Дальномер

Взял на "поглядеть" с последующей покупкой...Повнешним данным вроде всё на 5- ...внутри СКОПАРа есть две точки плесени - но скраю линз...автоспуск надо "подталкивать" - т.е. просится мыться...затвор работает без проблем...экспонометр выдаёт +1 ступень...(хотя для его -то годков -1963 года!???)... ...а вот в видоискателе присутствует на передней стекляшке плесень - просится почистить...
ПО РАЗБОРКЕ НИЧЕГО НЕ НАРЫЛ!.. МО-БЫТЬ ЕСТЬ У КОГО "ПОДСКАЗКИ" !?? ЗАРАНЕЕ ПРЕМНОГ О БЛАГОДАРЕН!!!

КАРТИНКА ТУТ: http://images.yandex.ru/yandsearch?sour ... o_CLR_.jpg

_________________
фэд , зоркий , зенит , практика, олимпус , пентакс , кэнон , ломо ...и прчия. прочия...
...в "цыфре" : Lumix TZ-5/GF-1/GX-1/GF-6/Leica V-Lux2 , Pentax -100d super/k20d , Olympus E-620 c OM -cерией

https://fotki.yandex.ru/users/vavilovvv

Тынц
И тут вроде как
Voightlander VITO CLR repair и гугль сразу вывалил несколько фоток

пасиба!!!...пороем...
...ПОРЫЛСЯ и не только тут !.. нормальной разборки не нашёл. Видоискатель моноблочного вида- как туда попала плесень? - странно...

_________________
фэд , зоркий , зенит , практика, олимпус , пентакс , кэнон , ломо ...и прчия. прочия...
...в "цыфре" : Lumix TZ-5/GF-1/GX-1/GF-6/Leica V-Lux2 , Pentax -100d super/k20d , Olympus E-620 c OM -cерией

https://fotki.yandex.ru/users/vavilovvv

Сам аж заинтересовался
Тут есть сцылки на разборку
Написано, что затвор схож с компуром и дают сцылку на разборку оного.
Ну и типа как у биткуса подобное

ВОЩЩЕМ, ОТКРЫЛ "ВЕРХ" - два винтика сбоков и один под курком :
url=http://fotki.yandex.ru/users/vavilovvv/view/504187/][/url]
http://fotki.yandex.ru/users/vavilovvv/view/504187/

отвалилась защитка экспонометра - приклеил акрил-гелем и почистил скляшки , дальномер выполнен в виде монолитного блока и имеет гермо покрытие белого цвета - посмотрел с фонариком и выяснилось что был бит и собирался из оскорков ( трещину видно на фото) ...и налёт на зеркальном покрытии - следы применённой "химии" (КЛЕЯ)

....Экспонометр живуч - имеет регулировку подстроечником - в данном экземпляре выставлено +0,5 по экспозиции.

http://fotki.yandex.ru/users/vavilovvv/view/504188/

http://fotki.yandex.ru/users/vavilovvv/view/504189/


http://fotki.yandex.ru/users/vavilovvv/view/504184/

http://fotki.yandex.ru/users/vavilovvv/view/504183/

...автоспуск заводится и идёт только с помощью: либо пружина утеряна , либо мыть ...хотя затвор энергично отрабатывает . ЖДЁТ ПЛЁНКУ!!!
...Выложу потом ч/б сканы- после выходных...

_________________
фэд , зоркий , зенит , практика, олимпус , пентакс , кэнон , ломо ...и прчия. прочия...
...в "цыфре" : Lumix TZ-5/GF-1/GX-1/GF-6/Leica V-Lux2 , Pentax -100d super/k20d , Olympus E-620 c OM -cерией

https://fotki.yandex.ru/users/vavilovvv

спасибо !!! посмотрел...но глубоко не полезу - НЕ ТА КВАЛИФИКАЦИЯ!

_________________
фэд , зоркий , зенит , практика, олимпус , пентакс , кэнон , ломо ...и прчия. прочия...
...в "цыфре" : Lumix TZ-5/GF-1/GX-1/GF-6/Leica V-Lux2 , Pentax -100d super/k20d , Olympus E-620 c OM -cерией

https://fotki.yandex.ru/users/vavilovvv

ч/б пробные фото... ...восторга особого нет: меж кадровые промежутки к середине плёнки увеличиваются до 5 мм...резкостные качества объектива и точность дальномера близки к "норме"...

«2.8» на Яндекс.Фотках 1метр


«2.8» на Яндекс.Фотках бесконечность


«5.6» на Яндекс.Фотках


«2.8» на Яндекс.Фотках


http://fotki.yandex.ru/users/vavilovvv/view/504965/

мобыть кто знает сложно ли поправить "межкадровые промежутки"???

_________________
фэд , зоркий , зенит , практика, олимпус , пентакс , кэнон , ломо ...и прчия. прочия...
...в "цыфре" : Lumix TZ-5/GF-1/GX-1/GF-6/Leica V-Lux2 , Pentax -100d super/k20d , Olympus E-620 c OM -cерией

https://fotki.yandex.ru/users/vavilovvv

Мои 2 цента о разборке. У моего CLR оказался закисший затвор, пришлось снять панель (4 винта), передние линзы, задний линзоблок и промыть затвор бензином для зажигалок.






Регулировку бесконечности сделал с помощью зеркалки в качестве коллиматора.




Пробная пленка:

СЕНЬКИ ЗА РАСШИРЕННЫЙ ПОСТ! ПРИГОДИТСЯ ЕЩЁ КОМУ-НИТЬ... ...ВОТ И ОСТАВИЛ Я ЕГО СЕБЕ!..

http://www.flickr.com/photos/vavilovvv/

_________________
фэд , зоркий , зенит , практика, олимпус , пентакс , кэнон , ломо ...и прчия. прочия...
...в "цыфре" : Lumix TZ-5/GF-1/GX-1/GF-6/Leica V-Lux2 , Pentax -100d super/k20d , Olympus E-620 c OM -cерией

https://fotki.yandex.ru/users/vavilovvv

просроченная А2Ш (ИЗ ХОЛОДИЛЬНИКА) ...Без особой ретуши.


http://fotki.yandex.ru/users/vavilovvv/view/506236/


http://fotki.yandex.ru/users/vavilovvv/view/506234/

_________________
фэд , зоркий , зенит , практика, олимпус , пентакс , кэнон , ломо ...и прчия. прочия...
...в "цыфре" : Lumix TZ-5/GF-1/GX-1/GF-6/Leica V-Lux2 , Pentax -100d super/k20d , Olympus E-620 c OM -cерией

https://fotki.yandex.ru/users/vavilovvv

ВОТ И ЗАТВОР НАШЁЛСЯ...
http://pheugo.com/cameras/index.php?page=prontor

_________________
фэд , зоркий , зенит , практика, олимпус , пентакс , кэнон , ломо ...и прчия. прочия...
...в "цыфре" : Lumix TZ-5/GF-1/GX-1/GF-6/Leica V-Lux2 , Pentax -100d super/k20d , Olympus E-620 c OM -cерией

https://fotki.yandex.ru/users/vavilovvv

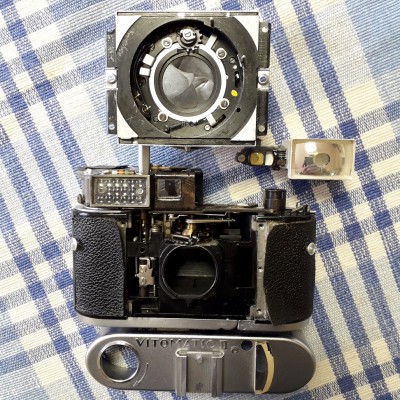

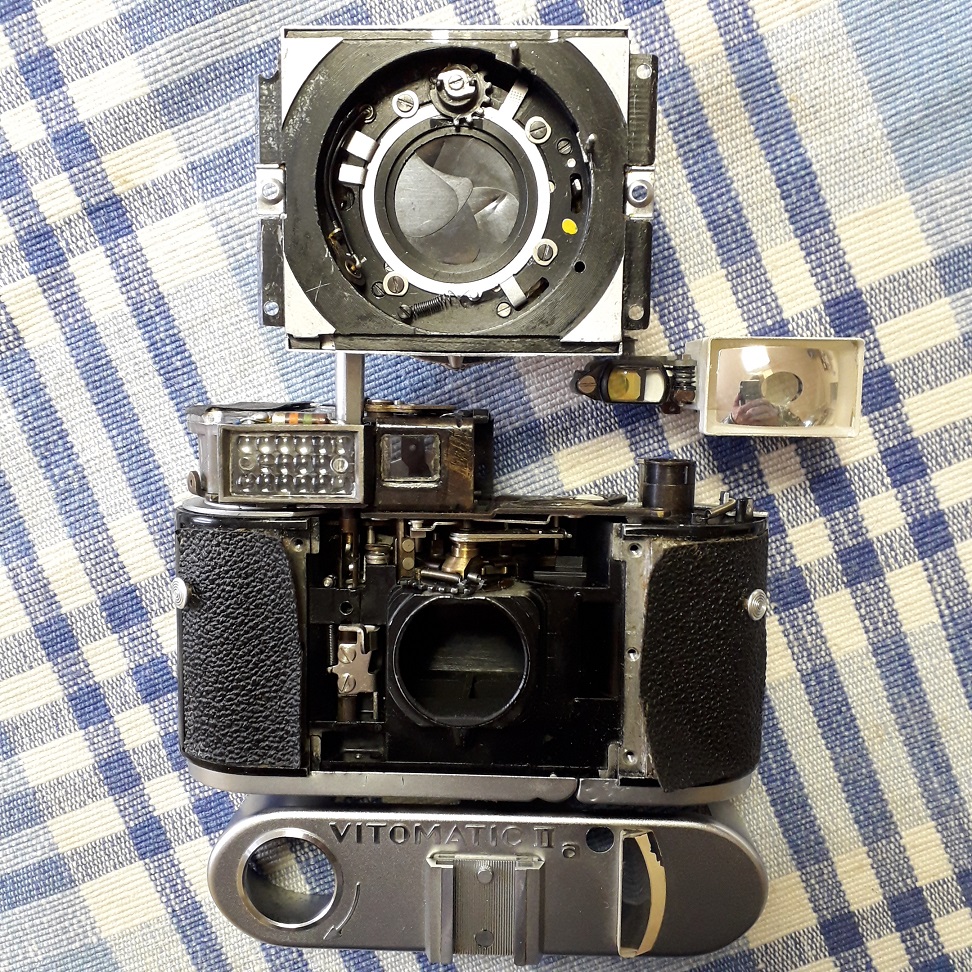

Поделюсь своим скромным опытом реанимации Vitomatic IIa. В недавно приобретённом аристократе функционировал один лишь экспонометр. На удивление показывая абсолютную точность экспозиции, полностью совпадающую с четырьмя Свердловсками-2, 4 и 6. Ни затвор, ни дальномер не подавали признаков жизни. Шлицы винтов и лепестки затвора красноречиво докладывали о непочтительном касании очумелыми ручками венценосного тела. Сей господин оказался очень дружелюбен, и великодушно позволил себя разобрать, чем доставил мне массу положительных эмоций. Всё сделано на редкость аккуратно.
Оказалось, что не было сцепления рычагов линзы дальномера и ведущего коромысла. Восстановлено. Заклинен шток, передающий усилие от спусковой кнопки на рычаг затвора в объективе, перекошенным рычагом привода коромысла дальномера. Рычаг освобождён, ход штока восстановлен.

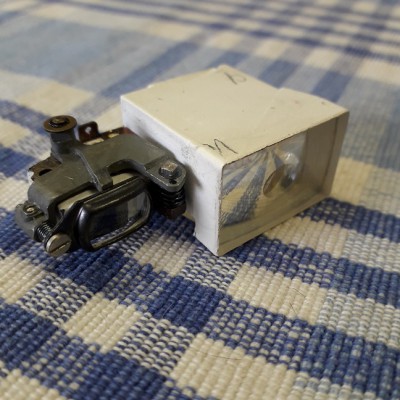

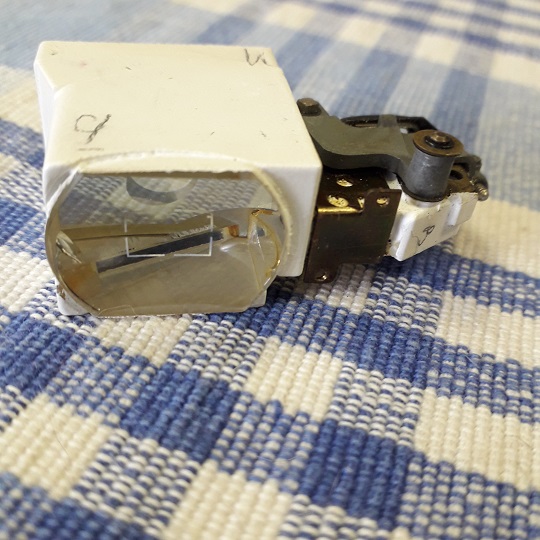

Линза-мениск дальномера была испачкана маслом и пылью. Где-то встречал информацию, что призма видоискателя несъёмная. Это не так. Снимается легко, если выкрутить два винта, крепящих её к рамке-основанию рычагов дальномера. Снято, почищено, установлено на место. Слегка сбилась юстировка по горизонтали, но имеются два винта настройки по вертикали и горизонтали.
P.S. В названии темы вкралась досадная ошибочка. Буковка h между g и t позорит дворянский род.

_________________
Omnia mea mecum porto.

кто то издевался над лепестками затвора,
да и сборка не правильно.
в таком случае я бы положил их по другому,
но если хорошо работает то безразлично.

_________________
* цель вижу, в себя верю

Поясните, пожалуйста, что неправильно собрано? Я с Фойхтами, до этого экземпляра, дел не имел, это мой первый восстановленный. Сравнить правильность сборки не с чем. Хотелось бы, чтобы всё было "по-заводскому". Хотя, затвор работает отлично, после промывки "Галошей". Выдержки все отрабатывает без нареканий. Дальномер и экспонометр точны.
В целом, да. Поиздевались над камерой изрядно. Всё, что могло двигаться, было заклинено насмерть.

_________________
Omnia mea mecum porto.

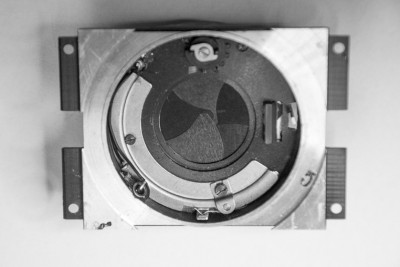

"по-заводскому"
видите где лежит первый и шестой лепесток?

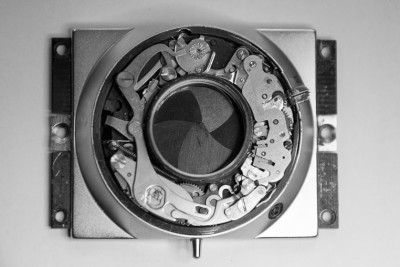

p.s. это Voigtländer VITO B, но одинаково

_________________
* цель вижу, в себя верю

Спасибо. Понял, как должно быть. Да, кто-то ещё и с лепестками затвора нахимичил. Я заметил, что они как-то негармонично расположены относительно центра симметрии, Кто знает, может так и надо? Но, после промывки, всё нормально заработало. Форма блика на просвет, при срабатывании затвора на всех выдержках, правильной концентрической формы. Мне и в голову не могло придти, что неправильно собран затвор.

_________________
Omnia mea mecum porto.

Все трех-пятилепестковые затворы собираются стандартно. Лепестки укладываются одинаковой стороной (формой, профилем, как будет понятней) последовательно. Главное первый положить правильной стороной, далее не ошибетесь.

_________________
Мои темы в КД search.php?author_id=2310&sr=topics&sf=firstpost

не совсем так,
например затворы из три LOMO/ ZENIT LC-A, MINOX 35,
PORST 135 L, тридцать пятый Rollei и т.д.
собираются по другому, но это здесь не важно.

и ещё...
я бы гнутые подровнял и положил первым и шестым.
если шестой совсем плохой, то оставил бы пять лепестков.
тоже будет хорошо работать.

p.s. a гнутые лежали на местах 2 и 6

_________________
* цель вижу, в себя верю

А откуда в затворе появился шестой лепесток?

_________________
Мои темы в КД search.php?author_id=2310&sr=topics&sf=firstpost

Он лежит на месте первого с обратной стороны.
На фотографиях видно, если внимательно посмотреть.
Получается два на одном месте.
