Собралась в 1 раз юстировать Зоркий-4.
Обнаружилась проблема на снимках, при фокусировки на близких объектах есть бэкфокус сантимеров 5-10.
На бесконечности изображения по горизонтали на сходятся (т.е. подвижное изображение правее неподвижного).
Прочитала инструкции, появились вопросы:
1) У меня на кулачке дальномера (треугольник под объективом) нет винта с тыльной стороны, это нормально? не будет мешать его регулировке? Я еще не пробовала плоскогубцами туда лезть, боюсь сломать.
2) Плоскогубцами его вращать нужно вокруг его оси, правильно? Какую силу можно применять?

Не понял про винт на кулачке дальномера и зачем туда лезть плоскогубцами...
Наверное всё таки пока не стоит плоскогубцами. Вот придёт Юрий Олегович или ещё какой-нибудь опытный товарищ, и как напишет , что надо , чем и где крутить А пока вот можно глянуть https://youtu.be/Kc5l9nACtwI

видео вроде про регулировку по вертикали, а мне нужно по горизонтали.
про винт я прочитала на официальном сайте

http://www.zenitcamera.com/qa/qa-rangef ... epair.html
про использование плоскогубцев для поворота кулачка тут на 78 странице (ссылка на это руководство выше в теме упоминалась)
https://learncamerarepair.com/downloads ... Repair.pdf

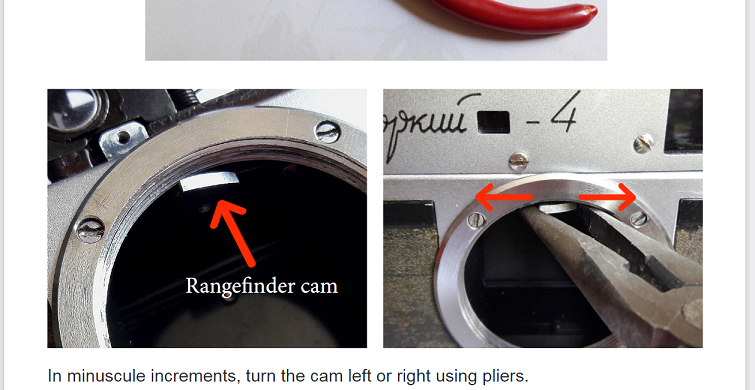

вот скриншот из книги

Я бы в начале посоветовал проверить юстировку камеры, а потом уже настраивал дальномер.


Так сходятся изображения в одно или не сходятся? Непонятно.

_________________
Yurii_m@inbox.ru

Не сходятся. Подвижное изображение остается чуть правее неподвижного на бесконечности.

спасибо за совет. подскажите, пожалуйста, есть ли где-то под рукой ссылка на инструкцию? я нашла материалы по настройке дальномера только

Нужно настроить дальномер чтобы изображения сходились в одно.

_________________
Yurii_m@inbox.ru

тогда актуальны мои вопросы
1) У меня на кулачке дальномера (треугольник под объективом) нет винта с тыльной стороны, это нормально? не будет мешать его регулировке? Я еще не пробовала плоскогубцами туда лезть, боюсь сломать.
2) Плоскогубцами его вращать нужно вокруг его оси, правильно? Какую силу можно применять?

Не следует трогать кулачок, нужно произвести регулировку дальномера по горизонтали на бесконечно (примерно 200 м) удаленном объекте.
То есть нужно свести подвижное и неподвижное изображение в одно. Для этого нужно открутить винт-заглушку у нижнего левого угла окошка видоискателя с лицевой части камеры, в отверстии будет виден регулировочный винт. Отверткой с шириной лезвия в 1 мм нужно немного повернуть винт, в вашем случае, если подвижное изображение справа, то есть не доходит до неподвижного, по часовой стрелке, чтобы изображения точно совпали, затем нужно проверить совпадение изображений на дистанции в 1 метр. Если на расстоянии в 1 метр от плоскости пленки до объекта, при совпадении изображений, на шкале объектива 1 метр, то больше ничего регулировать не нужно. Кулачком регулируется изображение на дистанции в 1 метр.
На Зорком 4 винт крепящий кулачок к рычагу находится сверху рычага, его не видно.
Как производить регулировку дальномера уже многократно описывалось на форуме, да и в интернет по поиску можно найти инсрукции и видео, ищите и изучайте.
Для регулировки и дальномера и юстировки камеры нужны инструменты и приспособления, они у Вас есть?

_________________
Yurii_m@inbox.ru

спасибо! настрою на бесконечность, потом напишу, что там с 1 метром.
из инструментов только часовая отвертка, плоскогубцы. может быть что-то у мужа еще есть по мелочи. если что буду покупать, так как очень хочу этот фотоаппарат настроить, он от дедушки мне перешел.

Кстати, он у вас был 10 лет назад на профилактике но вот снова расстроился.

Тогда точно кулачок трогать не нужно. Только винтик чуть подстроить. Лучше попросите кого то в Москве, мир не без добрых людей.

_________________
Yurii_m@inbox.ru

Сделала так, чтобы картинки сходились на объекте примерно в 250м.
На метре немного не сходится.
Если ставлю объект в 1 метре от задней крышки фотоаппарата, то по шкале получается примерно 1м и 2-3см.
Изображения сходятся если я соответственно пододвигаю ближе фотоаппарат на 2-3см.
Еще когда фокусируюсь на объектах метрах в 40, то по шкале отметка получается очень близко к бесконечности.

На сколько это критичное непопадание? Стоит дальше что-то регулировать?

Ну если на дистанции в один метр чьё то лицо снимать не будете, так чтобы глаза были резкими, а уши нет, то не стоит.

_________________
Yurii_m@inbox.ru

вообще хотелось бы
завтра при хорошем свете еще раз все проверю, сделаю хорошую мишень, и отпишусь о результате.

Сегодня при хорошем свете еще подкрутила на бесконечности.
На метре теперь тоже сходится. Ну может быть до 1-2 см точность в зависимости от того, как фотоаппарат поставить. Буду тестировать на пленке, спасибо!

Всегда пожалуйста.

_________________
Yurii_m@inbox.ru

Купил на свою голову Зоркий-4К 1975 года. На вид как новый, цифры не затертые. Очевидно, долго лежал на полке, все ходило очень вяло, но работало.

Обнаружил несколько проблем:
1) Сначала длинные выдержки работали, хотя при взводе курка затвора в самом конце хода он подклинивал и шёлкал с усилием. Затем затвор стал взводится легко, но все длинные выдержки отрабатываются как 1/60. Замедлитель жужжит, но как будто вторая шторка не держится.

2) Выдержка 1/30 работает как В.

3) Картинка в видоискателе немного двоится по-вертикали. Нашел решение в теме.

Подскажите, сталкивался ли кто с таким и с чем это может быть связано?

Всем старым камерам нужно делать процедуру, которая при ремонте часов это называется "репассаж". Довольно точный термин.

"Репассаж — профессиональный термин, обозначающий профилактический ремонт часов, включающий в себя полную разборку и сборку часового механизма, чистку, удаление старой смазки и нанесение новой, при необходимости, ремонт или замену повреждённых или изношенных деталей и узлов механизма, а также последующую проверку точности хода. Механические часы, не бывшие в употреблении, подлежат чистке, смазке и регулированию спустя полтора года со дня выпуска предприятием-изготовителем, периодичность обслуживания эксплуатируемых часов должна указываться в паспорте на часы"
