Дальномер

Пытаю всякие магазины радиодеталей на предмет наличия у них разъёмов для дальномерных вспышек. Их нет, даже ушлый Чип-Дип отказывает.

Продаются удлинители в фотомагазине, но на конце "Джек" - не кошерно. Да, и переделать на правильный нечем.

Нет ли опыта у кого изготовления данных гнёзд/штекеров? Или хотя бы регламент-чертёж: ширина, глубина, высота, сечение провода... На базе чего можно изготовить, на ваш взгляд?

_________________
Мои снимки. Не снимайте против света.

Вариант - разорить какую-нить древнюю вспышку (если нужна кабельная часть), или старый Зенит, если нужна "приборная" часть.

А кстати, что такое "дальномерная" вспышка???

_________________
"....Я высказал своё, не навязанное никем, субьективное мнение, которое не только может, но и обязано не совпадать с мнением некоторых участников." (tttaras)

https://ohranatruda.ru/upload/iblock/ae4/4294840369.pdf

http://www.zenitcamera.com/qa/qa-gost10312-62.html

http://www.zenitcamera.com/qa/qa-shoes.html

Я из таких наборов собирал вспышки)
https://www.avito.ru/sankt-peterburg_kr ... wt0GD8AAAA

_________________
Мои темы в КД search.php?author_id=2310&sr=topics&sf=firstpost

Чертёжики штепсельного гнезда для подключения импульсных фотовспышек, варианты их установки и подключения имеются в книжках Майзенберга и Яковлева по ремонту.

Спасибо!

А какой материал может выдержать 600 В / 100 Вт? Там, на вид, меньше миллиметра будет прослойка в гнезде.

Есть радиатор от процессора. Подобный алюминий годен на контакты?

_________________
Мои снимки. Не снимайте против света.

Брррр...откуда такие бешенные цифры? 300в - только в старых вспышках (в новых уже несколько вольт), и несколько мА. Алюминий - не самый хороший материал для контактов, лучше тогда уж латунь. А я бы (если колхозить) сделал разъем из трубочек от телескопической антенны

А что за вспышка с напряжением на синхроконтакте 600 В?
И 100 Вт мощность поджига...

_________________
Моя фототехника

Согласно инструкции, импульсная лампа ИФК-120 имеет напряжение на питающем конденсаторе 300+/-20 в. и минимальное напряжение поджига 180 В.
PS. А что, в Вашем "бюро "Биджан"е" на барахолках не встречаются убитые "Зениты" за пять копеек? Проще оттуда свинтить.

Я процитировал ГОСТ 94-го года.

У меня две вспышки СЭФ, и можно было бы удлинить на одной "верёвочку". Но я проделывал такое со вспышкой ФЭ-27 и не получил рабочую технику: не срабатывает совсем или через раз. Купил парный провод, 0,75 мм, не более 2 метров. Вроде бы, припаивал (ПОС-70)... Но что-то не работает. Там внутри верёвочки армирующая нитка и, емнип, странная изоляция жил. Короче, есть риск, что я и СЭФ испорчу: какая-нибудь липкая субстанция вокруг жил будет мешать контакту.

Безопасней, как бы, шнур "штекер-гнездо" спаять. Но, того же Майзенберга почитать: "Возьмите лобзик", "Пропилите", "Завальцуйте", "Резьбу нарежьте"... Там детали 1-3 мм - блошиный цирк. Какой лобзик?! Я если весь этот мелкий инструмент найду, то мне он дороже двух китайских пых с ИК-синхронизаторами выйдет.
А хотелось бы из СЭФ систему собрать. Мне нравится, как заливает. Свет тёплый.

Есть трубочка от сломанной антенны - на одну из сторон сойдёт. Проблема: из чего внутри гнезда изоляцию сделать.

_________________
Мои снимки. Не снимайте против света.

Это называется синхрокабель студийной фотовспышки.
А просто удлиннить "шнурок" от вспышки можно любым проводом. Вообще любым, хоть телефонной "лапшой", без каких-либо последствий для самой вспышки.

Так я и пишу, что не получилось. х.з.

_________________
Мои снимки. Не снимайте против света.

А что там может не получиться? Два провода удиннить...
Все проблемы в электрике сводятся к двум причинам: отсутствие контакта там, где он должен быть, и наличие контакта там, где его быть не должно
Покупным жидким супер-флюсом случайно не пользовались при пайке?

Светоловушку не пробовали применить?

_________________
Моя фототехника

Делал по одной из схем (Кайзер?). Точно таких же компонентов нет в продаже (светодиод и тиристор), а на аналогах он не запустился. Один электронщик советует туда транзистор с батарейкой 1,5 В, но пыха его убьёт.

*******
Из примочек у меня только канифоль (не люблю) и паяльная кислота. Я, кстати, и думаю, что там (в ФЭ-27, например) может быть какой-то гадкий металл, наподобие фольги в мобильных аккумуляторах. То бишь, бытовыми средствами не паяется сие.

_________________
Мои снимки. Не снимайте против света.

Вот из-за паяльной кислоты у Вас ничего и не работает. Кислота годится только для пайки вёдер и кастрюль. Для электроники - исключительно канифоль.

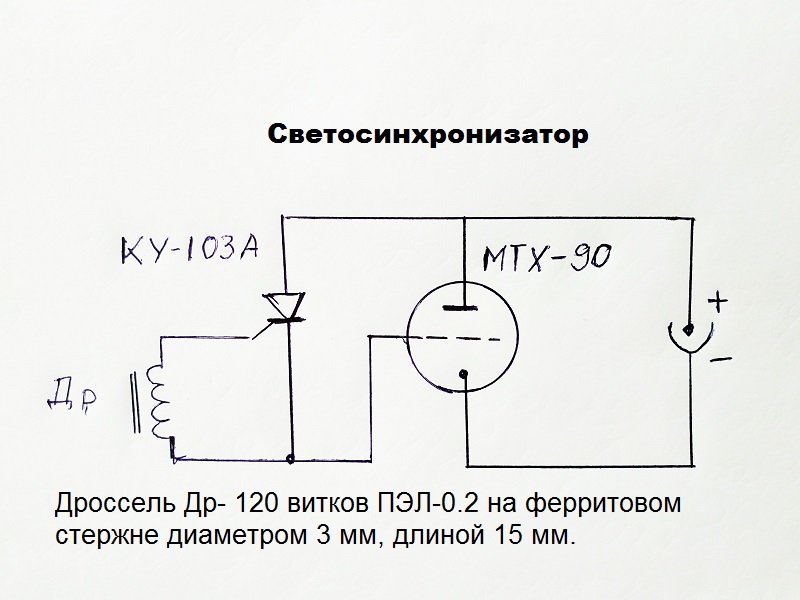

Светосинхронизатор проверенный временем. Проще некуда)



В заметке из СФ ошибка, не фоторезистор, а тиристор.











И в работе. На книжной полке со вспышкой, собранной в пивной банке

_________________
Мои темы в КД search.php?author_id=2310&sr=topics&sf=firstpost

Я с некоторых пор использую флюс KINGBO RMA-218. С ним легко паяется даже китайская жесть. И его не обязательно смывать.

_________________
Моя фототехника

Кислота у меня именно для электроники. Надо только хорошо промывать потом.

********
svk, картинки, почему-то, даже в Торе не открываются. Но не суть. Я на месте не найду оригинальных деталей, а подобранные по параметрам аналоги не работают.

Кстати, сейчас спаял опять удлинитель. И мне кажется, дело не в самой верёвочке (прекрасно прозванивается), а в сдохшем кондере ФЭ-27: срабатывает раз через два, яркость импульсов разная, после выдёргивания из розетки заряд держит считанные минуты (если не меньше).
Изделие из 80-х - тогда брака много было. Достал Киев-4АМ, хотел её без верёвочки на башмаке проверить. Так, у него башмак коротит во взведённом состоянии. Собственно, теперь идея использовать оба его синхронизатора отпадает, раз он не работает. Горячий башмак с гнездом есть у меня только на Рико-800еес, но там "гранаты не той системы".

Выходом было бы собрать синхронизатор прямо в корпусе СЭФ-2, и не зависеть от фотоаппарата. Полагаю, там места внутри, как на сеновале. Но миссия не выполнима, по озвученным причинам.

_________________
Мои снимки. Не снимайте против света.

А так видно?

Что касается деталей, то там их три. тиристор, тиратрон и стержень. Наверное, можно и в корпусе вспышки найти место. По деталям предложений много. Можно найти и в вашем городе у радиолюбителей. Например, на радиосайте, тиратроны с хранения продают в Томске по 10 руб. Если есть желание, то могу связать с продавцом. Возможно у него и тиристоры найдутся. Вроде Вы уже не первый год с этой идеей
Могу найти и познакомить с радиолюбителем в вашем городе.

_________________
Мои темы в КД search.php?author_id=2310&sr=topics&sf=firstpost

Анегдот вспомнился из тех же 80х.
Один дедуля под 90 говорит другому такому-же: "Помнишь, нам в армии в чай что-то подмешивали, чтоб на девок не смотрели?" Другой отвечает: "Как же, помню". Первый: "Ты понимаешь, вот только сейчас подействовало!":)
Так и с конденсатором - вот только сейчас хандрить начал.
