Дальномер

Да намалевать всякое можно.

_________________
Yurii_m@inbox.ru

_________________
Мои темы в КД search.php?author_id=2310&sr=topics&sf=firstpost

"После сборки обработать напильником"

Все лишнее сняли, а вот ушки оставили

истина.

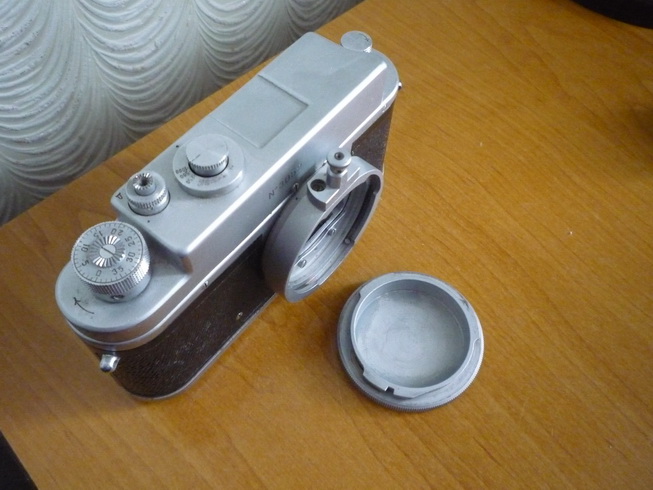

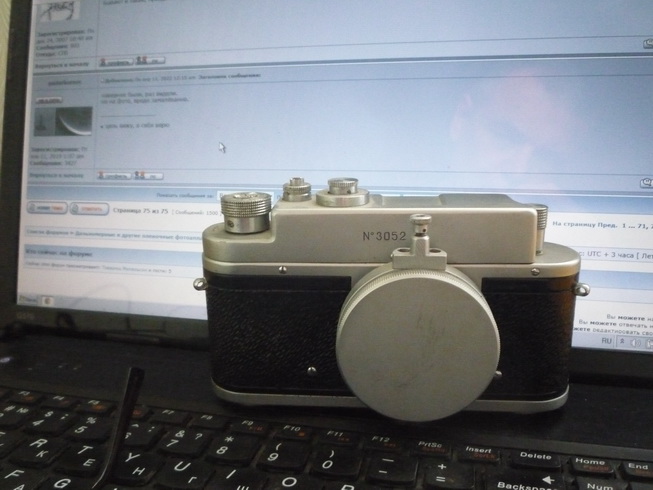

вот на этом виден номер и bajonett

_________________
* цель вижу, в себя верю

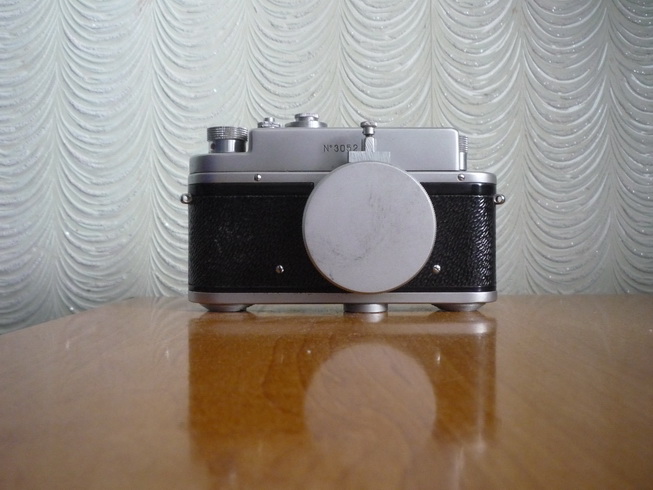

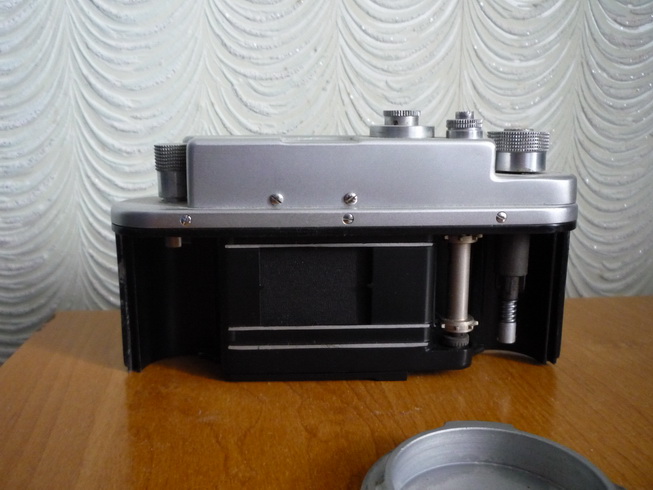

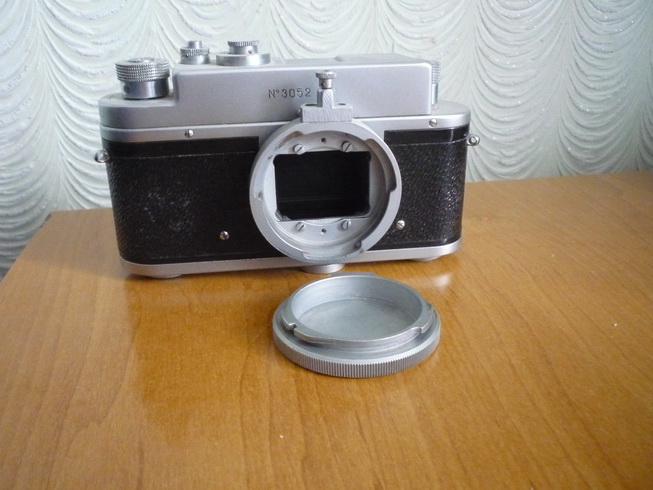

Много странного в этой камере.
Зачем в отштампованной заготовке верхней крышки, не имеющей вырезов под окна видоискателя и дальномера, делать отверстия для крепление клеммы приспособлений, а затем вкручивать туда какие то винтики, ведь чтобы винтики вкрутить, нужно специально изготовить и поставить снизу пластину с отверстиями имеющими резьбу. Ну не делали бы их вообще.
Зачем сверлить корпус, устанавливать кнопку автоспуска и закрывать отверстие для винта, крепящего рычаг взвода автоспуска, винтом( опять же нужно изнутри корпуса поставить пластину с отверстием имеющим резьбу), можно было просто не сверлить эти отверстия.
Зачем было сверлить отверстие и ставить "ушки"для ремня?
Зачем было ставить кольцо со шкалой синхронизации, если нет гнезда для подключения вспышки?
Кольцо на котором находится шкала выдержек видимо изготавливается на токарном станке, а потом удаляется лишнее. Можно было это лишнее не удалять, а поставить кольцо как есть, зачем лишние операции делать и ставить лишнюю деталь?

То есть для изготовления подобной камеры нужно было просто взять детали на более ранних стадиях технологического процесса и все, либо же использовать некондицию.
Видимо этих камер было сделано или "три штуки", тогда стоит ли их считать разновидностью Зоркого 4, или это подделка. Если был такой вариант Зоркого, то наверное количество экземпляров исчислялось бы минимум сотнями, значит и процесс изготовления как то бы продумали лучше.

_________________
Yurii_m@inbox.ru

Ну естественно истина. Это же мои фото моей камеры.

_________________
Yurii_m@inbox.ru

Две уже есть, осталось найти третью

_________________
Мои темы в КД search.php?author_id=2310&sr=topics&sf=firstpost

ну как бы не естественно,
а по тому, что я тебе верю на слово
и не хочу рыться, поэтому

_________________
* цель вижу, в себя верю

_________________
С уважением, Денис.

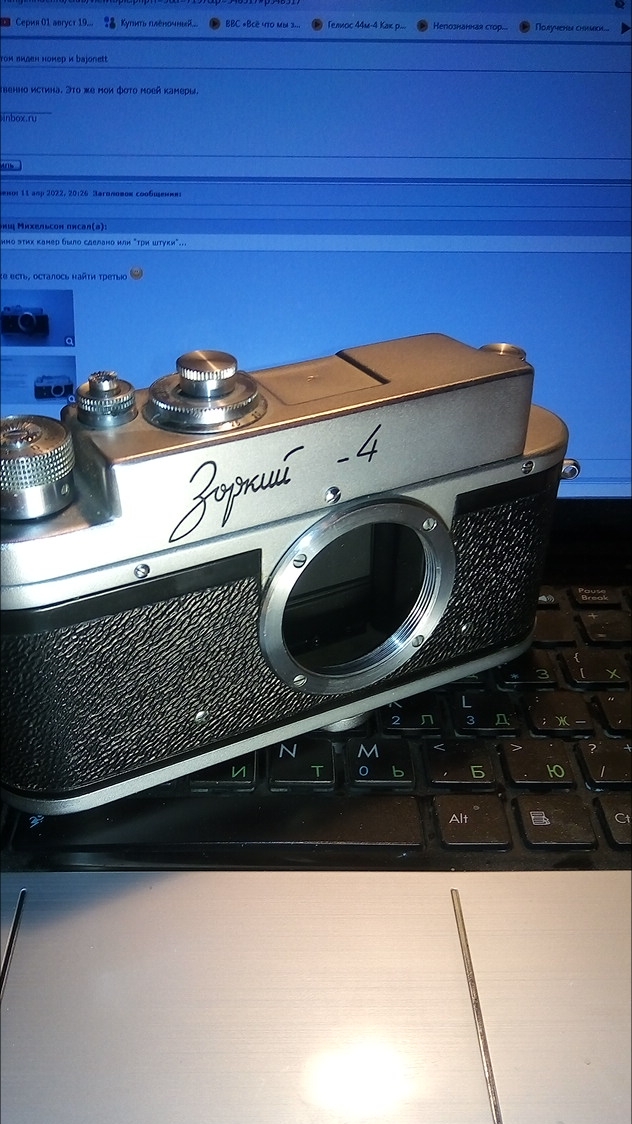

Ну вот это уже как раз и есть то, о чем я писал. На этой камере использованы крышка и корпус без лишних сверлений. То есть для изготовления подобной камеры детали взяты на более ранних стадиях технологического процесса, что вполне логично.

_________________
Yurii_m@inbox.ru

Но уши все равно поставлены . (На самом деле мне нравится версия, что делали Лабо на заказ, малыми партиями, поэтому и отличаются корпуса и крышки)

"Уже тогда, советские инженеры делали прикидки и пытались примастить матрицу")



кстати да)

Предположу что параллельно с отбором использовали и некондицию, чтоб не валялась эта некондиция. Дырку от кнопки автоспуска как раз легче заткнуть этой самой кнопкой.
А 4 болта могли делать по спецзаказу от НИИ, для дополнительного крепления или установки какого оборудования.

Фототехника специального назначения,
присутствуют несколько моделей "слепых" Зоркий с кратким описанием

_________________
* цель вижу, в себя верю

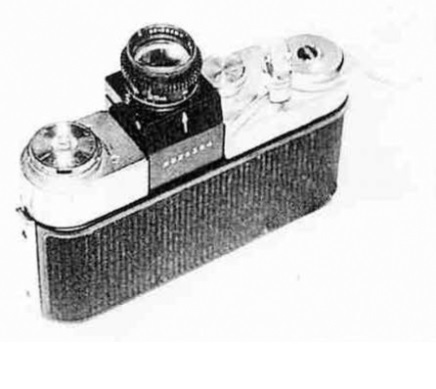

Что-то захотел себе зоркий с вертикальным объективом)

Что-то мне это напоминает Зенит-лабо

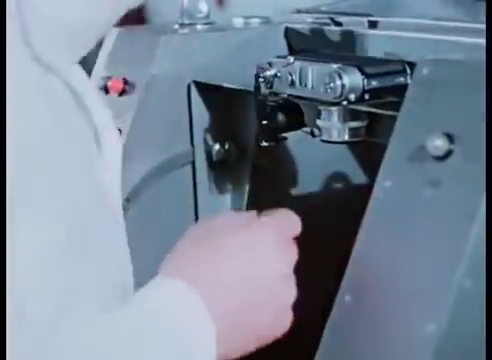

Забавно, что в фильме про испытания "Царь бомбы" в приборах используются похоже самые обычные Зоркие-6...

_________________
Киев-4 + Ю-8 + Ю-3 + Г-103 + Ю12 + Ю-9 + Ю11
З-1 + И-22, З-4К + Ю-8+ Ю-3 + МР-2 + О-15 + Ю-12 + И-61Л/Д + Ю-9 + Ю11

фильм видел но потерял источник.
дайте пож. ссылку

_________________
* цель вижу, в себя верю

https://youtu.be/XJhZ3i-HXS0?t=300 наслаждайтесь
