Дальномер

minox 35MB

Купил спонтанно такой вот комплект на ebay за недорого:







В камере стояла ртутная батарейка UCAR PX27, причем живая! Тест питания показывает норму. Во вспышке тоже были батарейки, UCAR AAA, но они потекли, нужно чистить контакты теперь.



По камере: стрелка экспонометра реагирует на свет, а затвор кажется отрабатывает одинаковую выдержку, что при ярком свете, что в темноте. Похоже залип толкатель контакта в башмаке вспышки, камера считает, что к ней постоянно подключена вспышка. Наверно соринка или что то подобное попало в механизм, нужно снимать верхнюю крышку.

Я правильно предположил, проблема в контакте, который переключается при подключении вспышки. Отгиб на пластиковой детале должен выполнять роль пружины и отводить контакт в сторону, когда вспышка извлекается. От старости пластика в этом месте появилась трещинка, отгиб больше не пружинит. Нужно что то придумать. Сейчас, для теста ф/а просто отвел контакт вручную в положение "без вспышки".



Еще не понравился тугая работа курка взвода. Разобрал узел курка без снятия платы и видоискателя, только шестерни и храповик курка. Соринок и грязи там было не много, смазывать этот узел похоже не требуется, потому что остатков смазки не заметил. Собрал, но взвод особо легче не стал.

По первой пленке такие замечания:

1. Очень тугой взвод, с пленкой стало ожидаемо хуже. Возможно нужно применить смазку силиконовую типа как для принтеров. Смущает, что изначально там смазки я не обнаружил, значит узел не нуждается в ней.

2. По мишене на 0.9 метра и 1 метре есть перебег фокуса. Я отмерял расстояние от задней стенки камеры, возможно нужно отмерять от передней линзы. Юстировка тут простая, как на Смене, но пока не хочу сбивать заводскую настройку.



3. По экспозиции на большинстве кадров недодержка. Питание 4 штуки LR44, возможно дело в несоответствии напряжения питания родному ртутному элементу. На зарубежных форумах пишут, что у миноксов мостовая схема питания и работа экспонометра не зависит от напряжения батареи. К сожалению, электрическую схему не смог найти. Радует, что осечек по затвору не было, всегда срабатывает.

4. Царапины на пленке. Ну с этим просто разобраться.

5. Объектив по углам не такой уж и резкий, как я ожидал. Был у меня Скопар 35/2.5 M39 вот это монстр резкости, хотел тут что то подобное.

По экспозиции, на Миноксе я ставлю 25 исо (крайнее положение) чтобы снимать как на 100, при этом длинные выдержки на слух примерно соответствуют автомату Никон Ф65 как на исо 100. Короткие - попадают достаточно точно, судя по результатам на пленке. Интересно, у Киева 35 тот же глюк, и такое же лечение помогает.

Есть сервис мануал на немецком, качество скана плохое, но схему можно разобрать.
https://disk.yandex.ru/i/webQtGbIM4cuUQ

Нашел мануалы и на другие Миноксы 35: https://learncamerarepair.com/productli ... condary=47

Весьма любопытно было их изучить. Можно найти ответы на многие вопросы.

По механике между моделями сильных изменений нет, а вот по электронике существенные. Идёт заметное усложнение в новых моделях. В рамках одной модели тоже достаточно доработок в процессе производства было.

Относительно модели EL (первая и самая простая), но отчасти справедливо и для GL и GT:

1. Для чего нужно два фоторезистора: один для стрелочного экспонометра, другой для автоматики затвора. По сути стрелочный экспонометр и автоматика затвора - два самостоятельных устройства. Их взаимное согласование настроено на заводе подбором номиналов резисторов и конденсаторов.

2. Переключатель чувствительности пленки - это два связанных переключателя в одном корпусе. Один переключает резисторы разных номиналов для стрелочного экспонометра, второй переключает разные наборы конденсаторов для автоматики затвора.

3. Как уже было сказано в этой теме, в затворе два соленоида, один открывает затвор, второй закрывает. Поэтому длительные выдержки не вредны аппарату, соленоид не держит всё это время затвор на себе.

4. Основа схемы автоматики затвора - специальная микросхема на 4 вывода, по сути таймер, который в зависимости от сопротивления фоторезистора и ёмкости конденсатора (выбор чувствительности) выдает на соленоид закрытия импульс через определенное время. Никакой информации по микросхеме найти не смог, но судя по схеме, автоматика чувствительна к величине питающего напряжения. Не просто так применяли ртутную батарею, что бы сэкономить на схемах стабилизации.

5. Добиться правильной экспозиции с современными элементами питания можно подбором плотности двух фильтров перед фоторезисторами. Один для автоматики затвора, второй для стрелочного экспонометра. Либо регулятором выбора чувствительности пленки, что конечно проще.

На Rollei 35 я впаивал последовательно с батарей диод шоттки, который снижает напряжение современного элемента питания с 1.55В до 1.35В ртутного. По идее, тут тоже можно так сделать, поставив кремниевый диод.

В мануале по GT есть описание мест нуждающихся в смазке. В принципе для других моделей это тоже подходит.

Продолжаю в свободное время заниматься Миноксом.

1. Восстановил пружину рычага включения режима вспышки. Отломал треснувший пластиковый отгиб, просверлил небольшое отверстие и вставил подходящую металлическую пружину, закрепил клеем.

2. Смазал детали взвода в необходимых местах (согласно сервис мануалу). Взвод стал значительно легче.

3. По поводу питания. При питании от 4 штук LR44 замер врал по разному на разной освещенности, скомпенсировать установкой чувствительности его нельзя. Поэтому на питание повесил два диода шоттки BAT41 и батарейки SR44, теперь замер супер, попадает как надо.

4. Из неприятно, что не победил: скачут межкадровые. Есть небольшой перекос кадра.

интересно.
на сколько врал?

_________________
* цель вижу, в себя верю

Недодержка на ярких сценах - полторы ступени, в тени - пол ступени, примерно.

Не могу понять причину неравномерных межкадровых. На задней крышке есть пружина-отгиб, которая призвана прижимать пленку рядом с зубчатым колесом. Либо эта пружина как то деформирована, либо что-то с фрикционом приемным.

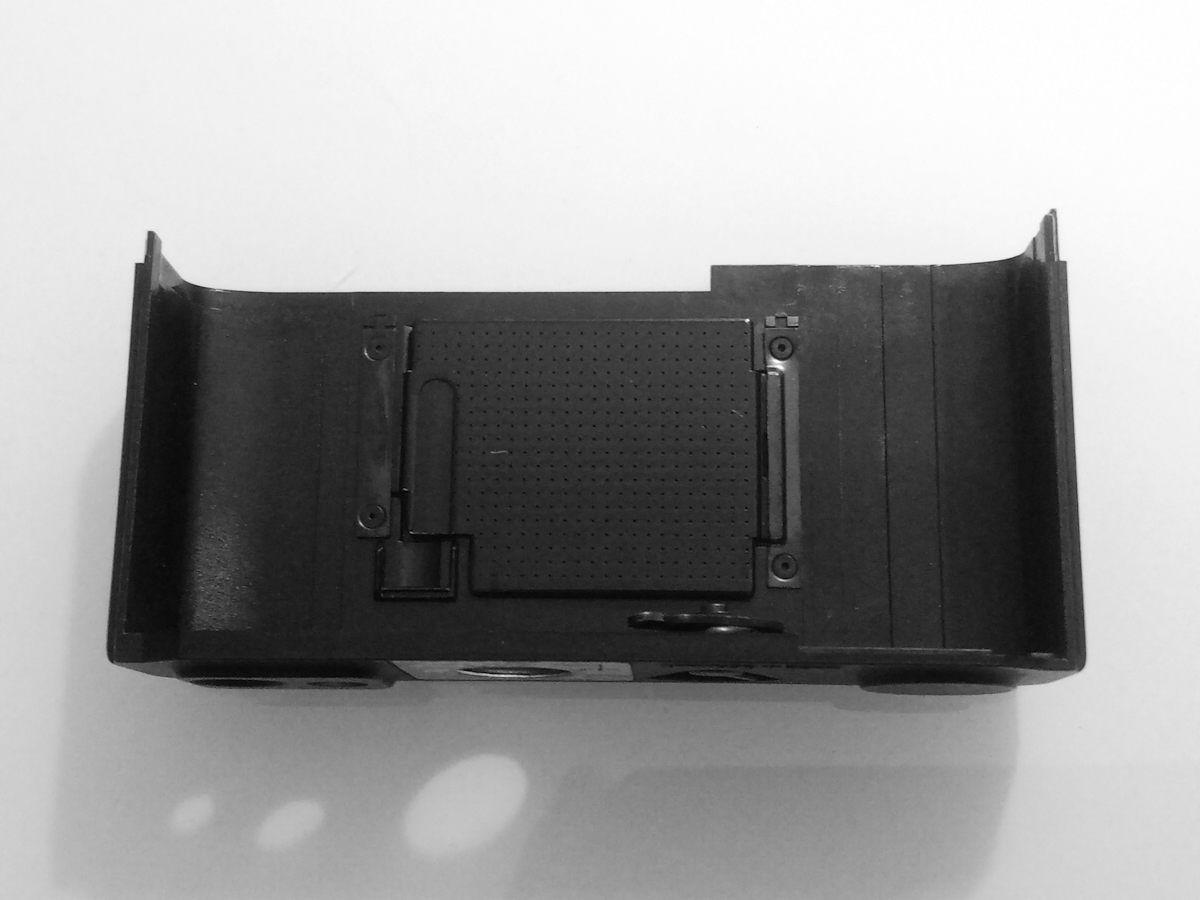

У кого есть возможность, покажите заднюю крышку изнутри.

без проблем
вечером ближе к полуночи буду дома, покажу
если никто раньше не отзовется

на моих нет неравномерных межкадровых,
но к примеру с фомой туго перематывается на следующий кадр.
с тасмой без проблем (у ней подложка тоньше)

_________________
* цель вижу, в себя верю

На 35EL всё так же. На 35МВ немного отличается. Если это начало плёнки м.б. плохо зацепили?

моя GL пересвечивает стопа на два/три (грешу на фоторезистор),
на GT без диодов с LR44 проблем не замечал.

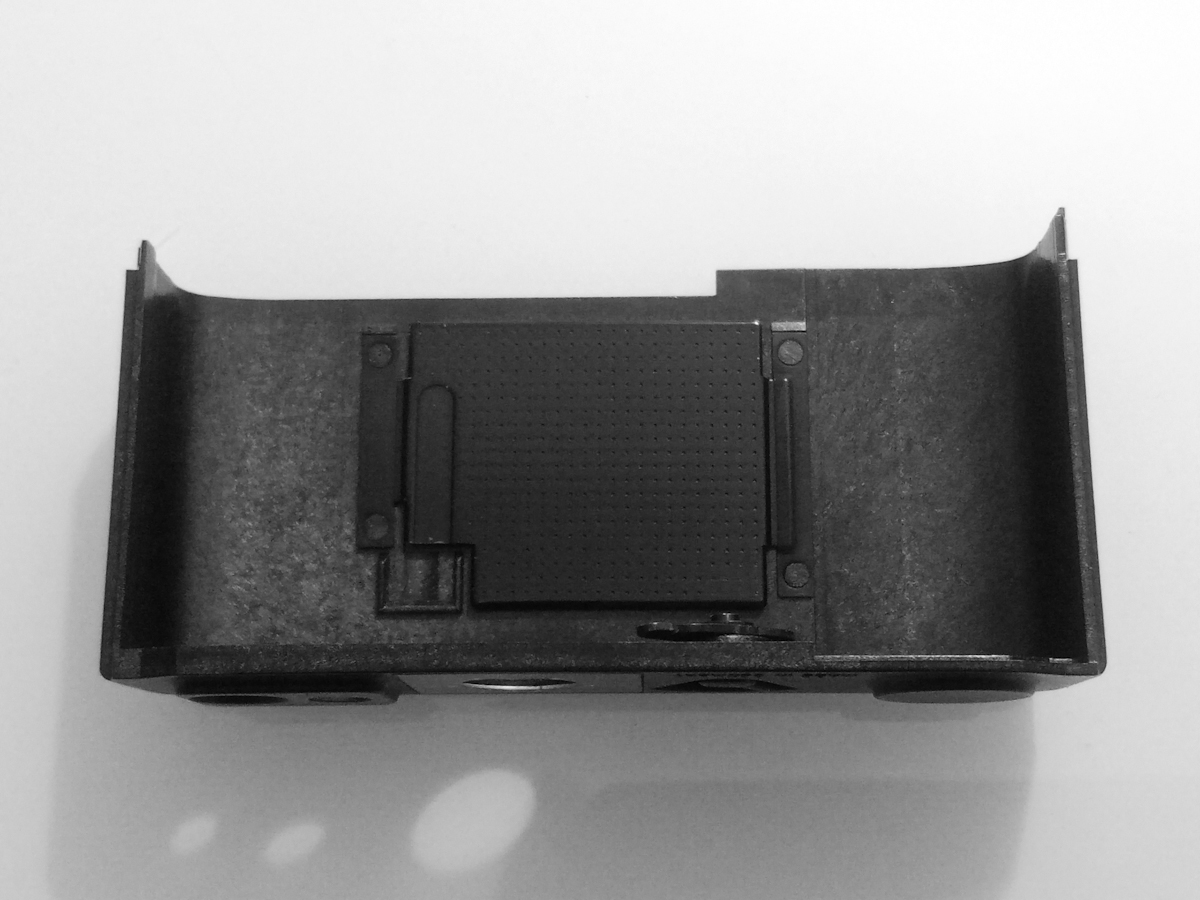

На Minox 35GT/GL почти тоже самое

_________________
* цель вижу, в себя верю

У меня как раз EL. Пленку зацепил нормально, это не начало.

paderborner, спасибо за фото! Вижу, что крышка у EL все же отличается от следующих моделей. Возможно таким образом и решили проблему межкадровых.

Попробую фрикцион разобрать. Если кадры накладываются значит его усилия недостаточно.


А что с ним может случиться? Старость?
По электронике все миноксы разные. Идет усложнение от старых моделей к новым. Поэтому вполне возможно что GT уже не чувствителен к питанию.

скорее от условий эксплуатации и хранения

мне не единожды доводилось менять фоторезисторы
на японской фототехнике 1960-70 годов выпуска
из за больших отклонений от номинальных значений

_________________
* цель вижу, в себя верю

Разобрал фрикцион. Устройство простое: шайба и пружинка. Видимо пружинка подсела от времени. Подложу дополнительную шайбу 0.5...1.0мм, тем самым увеличив усилие фрикциона.

https://flic.kr/p/2mbj87X
https://flic.kr/p/2mbfhWR

Это решило проблему, межкадровые ровные по всей пленке.

Здравствуйте, с недавнего времени решил заняться фотографированием на пленку с нуля, отыскал в родительском доме minox 35 gl, но без системы прокручивания пленки назад, зачем это было разобрано я не знаю, с родной батареей varta, правда севшей в ноль, заменил на 4 батарейки LR44, затвор щелкает, выдержки вроде отбивает, но но видоискателе стрелка экспонометра не движется, и тест батареи не проходит, как не нажимал кнопку, после снятия верхней крышки оказалось что еще треснул тумблер переключения вспышки сверху, как лечить уже нашел на форуме. Пока думаю обратится к смене 8 например или смене 35, может быть ФЭД-2, но minox конечно притягивает. Поэтому хотел спросить совета что можно сделать.

Больше печаль в системе обратной перемотки, может есть вариант поставить с киева 35?

https://www.flickr.com/photos/193653844 ... ed-public/

https://www.flickr.com/photos/193653844 ... ed-public/

Доброго дня коллеги!
Из темы с Киевом 35А, и выбором сторону Минокса
Скажите пожалуйста, нашел в своем городе Минокс 35 GL, за 30$ с рабочим экспонометром но не открывающимся затвором в идеальном состоянии - стоит ли игра свеч?).

Руки из плеч растут, неоднократно перебирал Зоркие 1-4, да и с электроникой на ты(с пальником дружу)
