Ремонт Canon Canonet QL19

Автор Евгений Беспальчиков eugeny.bes@mail.ru

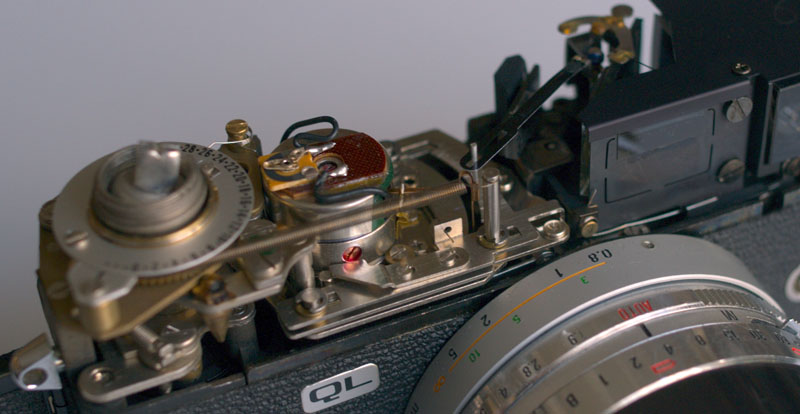

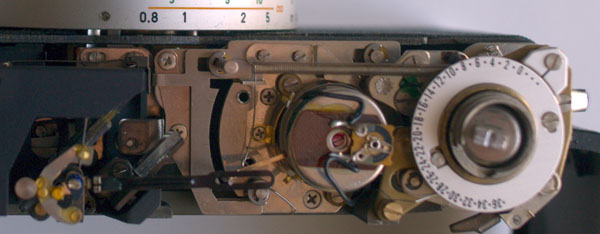

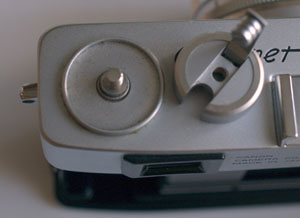

Верхняя крышка снимается без хитростей - откручивается диск над курком, курок снимается, отвинчивается головка обратной перемотки пленки, выкручиваются 3 болта и все - можно изучать внутренности.

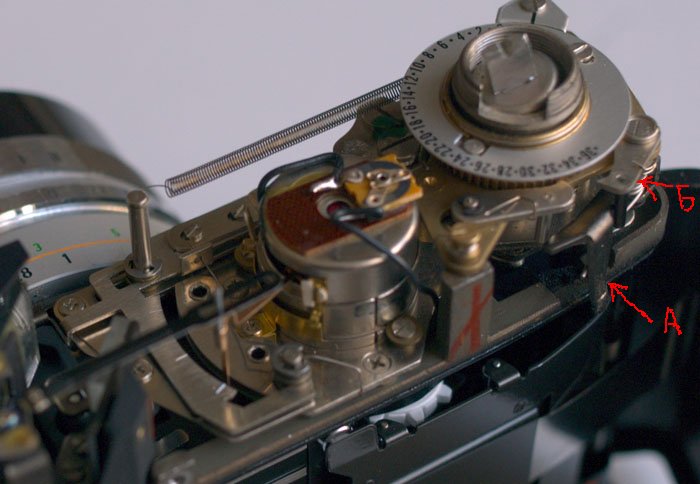

На этом аппарате были неправильно расположены детали счетчика кадров и он не работал, рычаг Б должен быть ЗА рычагом А, который к тому же оказался погнутым. Б предотвращает обратное вращение счетчика, а А его прижимает, при открытии задней крышки А отжимается и Б освобождает счетчик


Нижняя крышка снимается еще проще


Теперь можно отклеить обшивку, открутить 4 болта и снять блок объектива в затворе


На этом этапе надо внимательно изучить сопряжение корпуса с этим блоком - при сборке все надо правильно собрать:

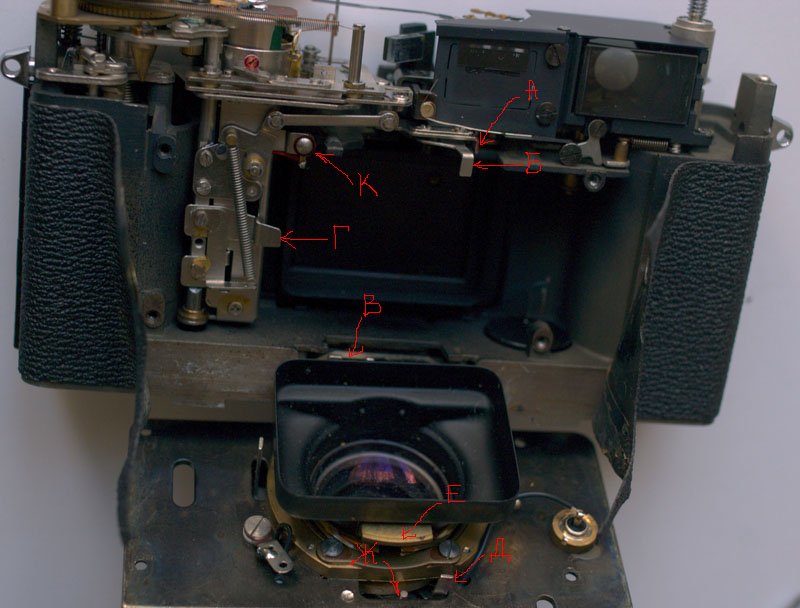

А - фиксатор, при отключенном режиме "auto" он цепляется за рычаг Д и блокирует движение механизма автомата, при включении режима "auto", рычаг Д опускается и освобождает фиксатор
Б - рычаг, который в режиме "auto" двигает рычаг Ж и тем самым закрывает диафрагму
В - на блоке затвора есть рычаг, который при сборке должен попасть в эту "лапу", ей будет осуществляться взвод затвора
Г - этот рычаг при нажатии спуска идет вниз и нажимает рычаг спуска на затворе
Е - это толкатель дальномера, если при сборке его установить неправильно, то дальномер будет врать. Кстати, я не нашел юстировочных болтов дальномера
К - контакт гальванометра, на него должен замыкаться контакт от фотодатчика на объективе

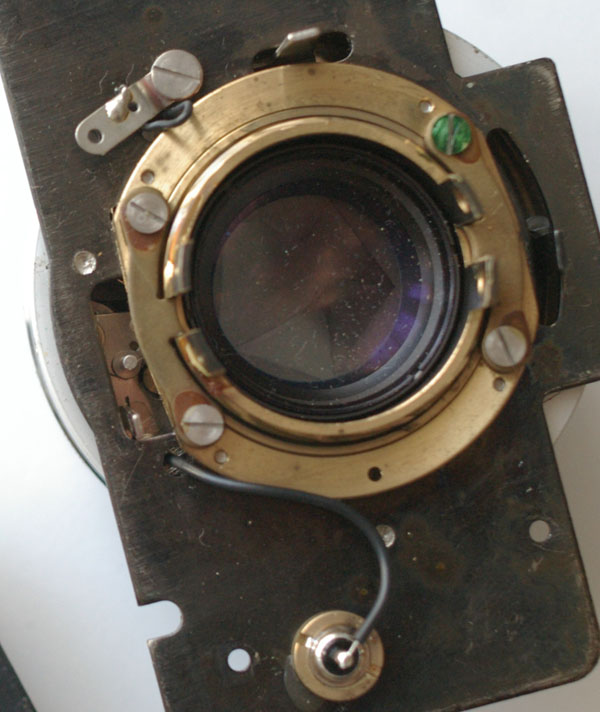

Теперь рассмотрим подробнее блок объектива в затворе:

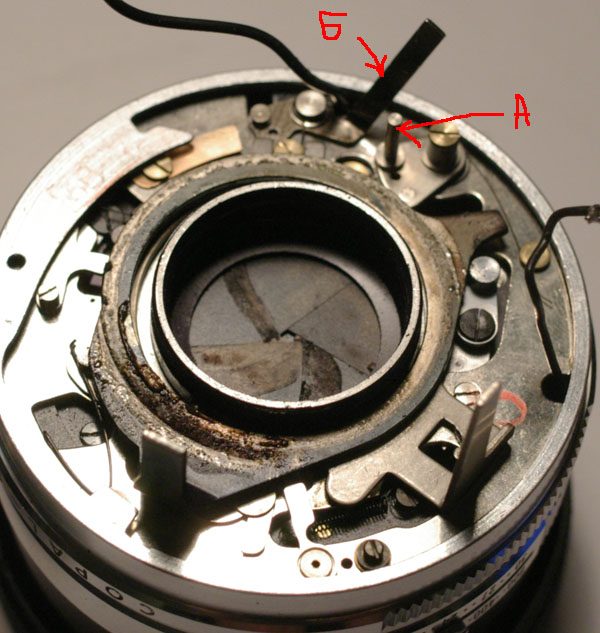

А - (Ж на предыдущем фото) это рычаг который закрывает диафрагму в режиме "auto"
Б - (Д на предыдущем фото) это рычаг который блокирует механизм автомата при отключенном режиме "auto" (тут он немного погнут)


Взвод затвора осуществляется уступом А, который крутит рычаг Г, спуск осуществляется рычагом Б, а В - этот то самый рычаг, который должен попасть в лапу на копусе для взвода затвора

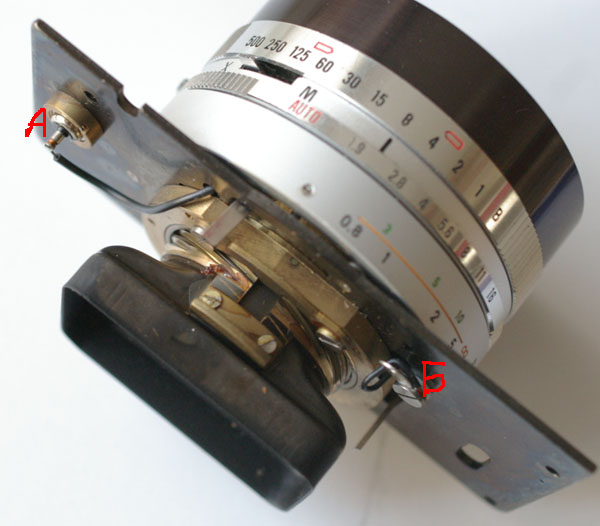

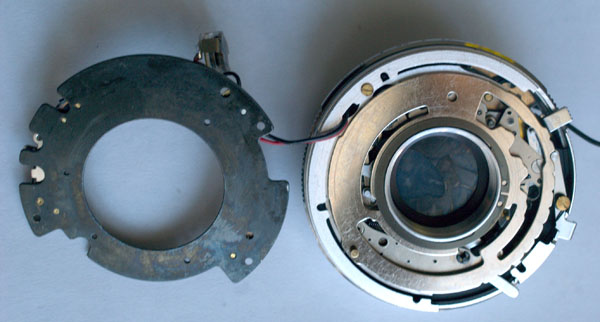

Чтобы добраться до затвора (а у этой камеры требовалась его чистка) надо отпаять 2 провода:
А - синхроконтакт
Б - контакт от фотодатчика, второй у него замкнут на корпус. Этот контакс в виде пластины, которую надо правильно ориентировать, она должна опираться на контакт на корпусе

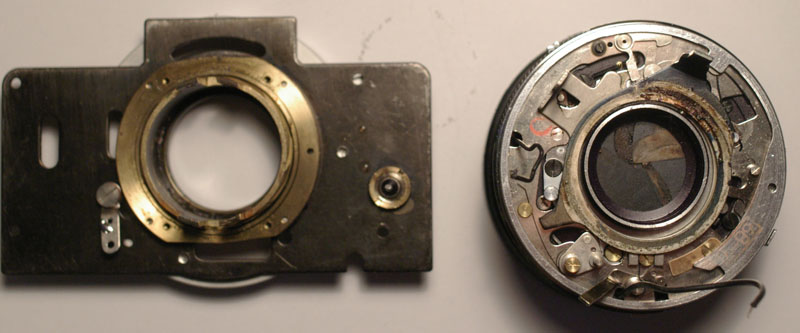

Блок объектива с затвором вынимается из опорной площадки, но для этого нужно открутить задний блок линз и фиксирующее кольцо, которое глубоко утоплено. И кольцо и резьба на корпусе объектива алюминевые и на моей камере они закисли, простым пинцетом было не взять. Я изготовил специнструмент - нашел на барахолке трубу подходящего диаметра и срезал пару миллиметров с торца, оставив 2 "уса".

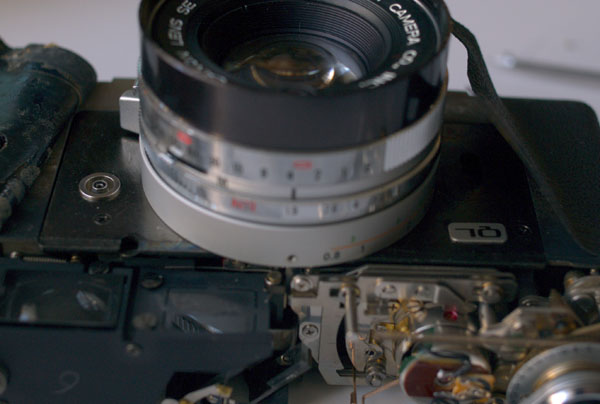

Тут на фото снята бленда и несколько деталей с хвоста геликоида, в том числе толкатель дальномера, но в принципе можно этого не делать, главное при разборке и последующей сборке не нарушить положение геликоида и блока объектива, на блоке есть спецуступ, который входит в паз в геликоиде, если правильно собрать, то можно будет не беспокоится о точности дальномера.

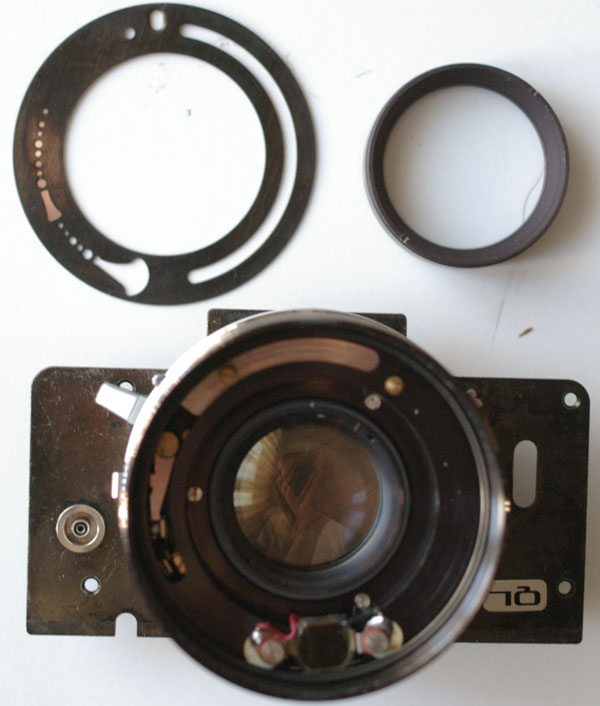

Далее разбираем объектив спереди, тут все понятно, единственно стоит учитывать, что передняя линза крепится кольцом, которое надо откручивать, она сразу вываливается




Под лапой помеченной стрелкой находится металический шарик, его легко потерять


После удаления линз затвор можно промывать, я дальше разбирать не стал, все прекрасно промылось и в сборе. В принципе, там обычный центральный затвор.
