Графит - проводник. Абразив - предложенная Вами медная стружка.
И то и другое неприменимо для данной цели.


Можно загуглить, как выглядят пластиковые детали, смазанные литолом.

Салора 2001, выше на фото, финский ОЕМ немецкого розлива 1974 года. До резистора ещё нужно добраться, пока не разбирал. Включаю, сначала оба канала звучат нормально, через 2-3 минуты в левом начинается шорох, постепенно переходит в далёкие раскаты грома через 5-7 минут. Сниму, попробую подогнуть контакты. Не получится - буду искать новые на замену.

_________________
Omnia mea mecum porto.

В том-то и заключается эффект - компенсировать ослабший прижим бегунка. Всего-то надо смазать тонким слоем дорожку. В отличие от моторного масла - литол не стекает.
В медной смазке - не стружка, а пыль медная. Как думаете в выключателях, коммутирующие токи в 6-10 тыс. Ампер допустимо истирание?


Сказав "А", говорите "Б". И, желательно, не дзеновсий треп.

_________________
Моя фототехника

это совсем не похоже на ползунки, как я из ваших слов понял.
скорее указывает на высохшие, с утечкой электролиты,
как правило малой ёмкости.

с ними вы быстро разберётесь.

_________________
* цель вижу, в себя верю

Регуляторы громкости на схеме отметил красным PG5, PG6 - 25 КОм с двумя отводами тонкомпенсации.
Зелёным отметил конденсаторы 1 Мкф, которые нужно проверить на утечку. Аппарат всё-таки, старый.

я думаю вы правы.
да и не помешало бы конечно пробежаться
по всем электролитическим конденсаторам и дохлые заменить

_________________
* цель вижу, в себя верю

Большое спасибо, Алексей. Буду лечить старенького заслуженного немца. Не дам пропасть.

_________________
Omnia mea mecum porto.

У меня, кстати, должны шуршать (так в пояснительной записке изложено) потцы тембра. Может ли это такой же эффект дохлой проводки вызвать? Громкостя, вроде бы,без проблем.

Поменял иголочки. Заметил, что у "005" под пятёркой больше щель, и вообще эта вставка подпружиненно люфлит. Это нормально? У "105м" вставка заподлицо расположена. Игла на ней повёрнута. Я не помню, я так сделал или об пластинку долбанулась. Давно было. Но помню, перестали проигрывателем пользоваться, когда он стал хрипеть и подцарапывать пластинки.

Интересно, что проигрыватель лежал на шкафу, на резиновом диске лежала бумажка с пояснениями на будущее. Так она насквозь сделалась кругами (от резины). Резина же ничего выделять не должна. Я её помыл сейчас, она мягче коврика для мыши (читать, не деградировала).

Сейчас читаю про настройку балансира на журавлике. Оказывается, её для каждой пластинки надо выставлять отдельно (мол, написано на ней должно быть). Я не помню,чтобы читал такую информацию на конвертах (блин, как же хорош в этом плане моно-журавлик без балансира!). Но если сие правда, то иглу я в прошлом, скорее всего, убил.
В другом источнике написано, что информация с рекомендованным весом идёт к картриджу. Тоже не знаю, сколько надо для советских игол... Спаял уже, вроде, провода-разъёмы. Хочется выслушать устройство. Что по весу порекомендуете?
И ещё какой-то анти-скейтинг надо настроить. Это такая ручка рядом с треугольными стрелками в разные стороны? Я думал, это тонкая регулировка скорости.

з.ы. Трёх из четырёх радиомагазинах, что сегодня обошёл, штекеры СШ-5 пропали.

_________________
Мои снимки. Не снимайте против света.

Вообще, вставка должна входить плотно. Но в технике СССР может быть всякое. Сравните обе вставки. Прослушивание покажет.


Резина может разлагаться до состояния киселя. Просто от времени.


Какой только бред не встречается в сети!


А здесь верно. Прижимная сила указана в инструкции к аппарату. Надеюсь, Вы её скачали. (1,5 гр.)


Значит еще не скачали инструкцию ) Настройки антискейтинга в этом ЭПУ нет.

На вертушке балансира пометки: "0" (параллельно журавлик делается при чуть более "0"), "5", "10", "15"... Что считать на 1,5 гр?

_________________
Мои снимки. Не снимайте против света.

[quote="11-й номер"]

https://rw6ase.narod.ru/index1/gram_zap ... f5303.html

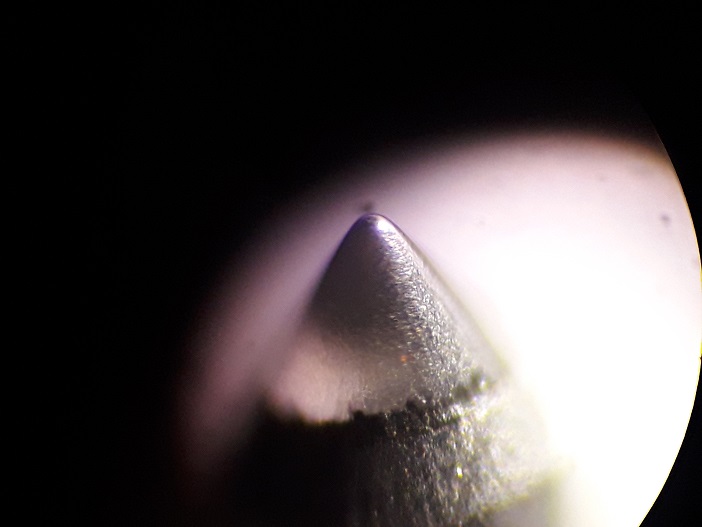

Фото для сравнения иголок: 50 летняя Shure V15 III 1973 года, намотавшая больше 3000 часов только у меня за этот год и новая из коробки сфера Audio-Technica VMN-95C. Невооружённым взглядом видно качество полировки. Китайцы, прям-таки, как драчёвым напильником извращались. Какой звук ждать?
Вопрос по анти-скейту Дюалевскому: две верхние шкалы для эллипса и сферы, понятно, а нижняя шкала CD для чего? Компакт-дисковая?

_________________
Omnia mea mecum porto.

Алексей Т., спасибо! Меня выкидывал поисковик на этот сайт, но, почему-то, не было ссылки на инструкцию. Только снимки потрохов.

-------------------
Посмотрел иголки на базаре. Сменных стержней для ГЗМ нет, только головки на барахолках продают (убитые или нет, не говорят). В магазинах винильщиков (интернет) лежат только головы целиком (картриджи, эти). Стерженёк в эту "подкову" вклеен, что-ли? Дело в том, что нутрянка 105м может быть целой. Вот, иголку бы потом найти. От импортной не подойдёт, если они, всё же, есть где-то в продаже? Не вставка, а именно стерженёк.

Кстати, сколько в среднем ходит магнитная система (без заметной деградации, по крайней мере)? 500 часов - это, как я понимаю, ресурс стержня.

_________________
Мои снимки. Не снимайте против света.

Вставка меняется целиком. "Стерженёк", то бишь, именуемый в узких кругах кантилевер, неотъемлемая часть вставки, которая включает в себя саму иглу, стерженёк-кантилевер, подвесную систему - резиновый демпфер и магниты. Головке ничего не делается, практически вечная, если не повреждены катушки и не размагнитился магнит от времени. Изнашивается только сам кристалл и ломается кантилевер от приложения грубой силы. Отдельно вставок нет на головки полувековой давности, если только в сборе покупать. Но, это лотерея. Брать только с прослушиванием. Либо у проверенных фирм, которым доверяете.
500 часов - это ресурс иглы (или кристалла), который прописывается во всех инструкциях, для игл с хитрой заточкой типа "шибаты" и "микролина", ресурс ещё меньше - до 300 часов. Хотя, у меня шуровская эллипсная игла отмотала уже 3000 часов и деградации звучания я не замечаю. Звук лучше, чем у новой китайской иглы.

П.С. Вчера весь вечер слушал FM радио - никаких посторонних шумов в колонках не замечено. Утром завёл пластинку - опять шумы и шорохи. Значит, виноваты не резисторы? Конденсаторы, до которых смог дотянуться пока играло радио, проверил на нагрев - все комнатной температуры.

_________________
Omnia mea mecum porto.

Они и не будут греться. А проверить можно только осциллографом или заменой (вообще - электролиты малой емкости проще менять, склонны они к неприятностям).

Если есть нештатные утечки тока, то какой-то нагрев всё равно должен быть? Если радио звучало хорошо, значит всё дело не в усилителях, и не в ползунках, а в корректоре, который подаёт сигнал с головки на усилители? Там искать?

_________________
Omnia mea mecum porto.

У меня всё намного печальнее. Пыл, видать, внутрь проникла. Очень страшно шуршат потцы (все). Даже при прикосновении, бьют по ушам. Точнее, по левому уху. Правый канал передвигаю, а шум только слева, в основном. Правая колонка играет только на максимуме, выдавая громкость, как у иглы. Как играет левая, можете сами послушать https://youtu.be/-Vg7akeu7fI .
Пластинка делает за минуту 20-21 оборот. Железо снимал. Пассик слабенький, но пока справляется, не в нём дело. Боюсь, что нужна полная разборка и замена конденсаторов. А там такие "пивные банки"... Мало того, что, скорее всего, в копеечку влетят, так и искать их буду как Трою.

_________________
Мои снимки. Не снимайте против света.

Там утечки могут быть миллиамперные, и уже гадить. А если проблемы сразу в двух каналах - питание смотреть надо, те же электролиты в корректоре. Ну и теоретически - стабилизатор питание тоже, хотя менее вероятно

Проблема в двух левых каналах. Два усилителя в радиоле, четыре выхода на колонки - два левых и два правых канала. Движков громкости два, каждый движок обслуживает каждый свою сторону. Шуршат оба левых. Думал из-за головки, поменял на другую - то же самое.

_________________
Omnia mea mecum porto.

Тогда точно - в корректоре смотреть надо левый канал. и именно электролитические конденсаторы, межкаскадные
