Ремонт фотоаппаратов Зоркий
 З. А. Вишневский | Опубликовано  09/2/2006 | 2. Советская фототехника , 4. Ремонт фотоаппаратов |
3.3. Дальномер и юстировка фотоаппарата

Дальномер

Принцип действия дальномера фотоаппарата "Зоркий" показан на рис. 45

Дальномеры с поворотным зеркалом или призмой действуют по принципу наложения одного контура изображения на другой. Дальномер состоит из поворотного зеркала 2, которое вращается вокруг своей оси 0, и полупрозрачного зеркала 1. Расстояние между зеркалами 1 и 2 составляет базу дальномера. Через полупрозрачное зеркало 1 наблюдают за предметом, расположенным в точке А, изображение при этом образуется двумя пучками лучей.

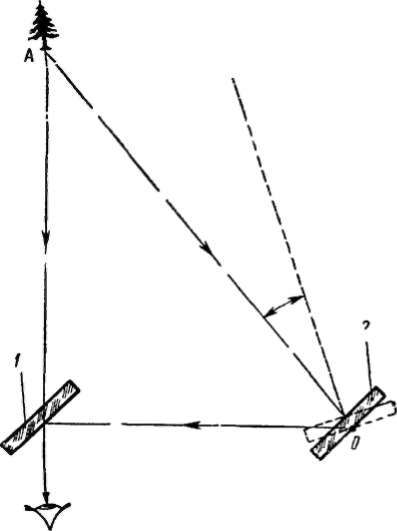

Рис 45 Принципиальная схема работы дальномера

Одно - действительное изображение - наблюдается непосредственно сквозь полупрозрачное зеркало, а другое - мнимое - отраженное зеркалом 2.

Вращая зеркало 2, добиваются совмещения обоих изображений. По такому же принципу действует и дальномер с подвижной призмой, которым снабжен фотоаппарат "Зоркий", схема которого показана на рис. 46.

При вращении оправы объектива 3 торец червячной оправы 2 упирается в кулачок 4 двуплечего рычага 7 и отклоняет его. Это отклонение передается эксцентриком 8 через регулировочный винт 9 и на рычаг 6, на котором укреплена призма 5, и перемещает последнюю на определенный угол. При обратном ходе объектива механизм дальномера действует в обратном направлении при помощи пружины 10. Регулировочный винт 9 и кулачок 4 служат для регулировки дальномера. Винтом 9 дальномер устанавливается на "бесконечность", а кулачком 4 регулируется длина плеча рычага 7 и устанавливается правильное показание дальномера на наименьшем расстоянии наводки (1 м).

Разборка дальномера . Чтобы получить доступ к дальномеру, нужно снять его щиток. В корпусе 3 дальномера (рис 47, а) на оси 2 укреплен рычаг дальномера с призмой, а со стороны щитка 4 находится полупрозрачное зеркало Извлечь рычаг дальномера с призмой можно, не снимая корпус дальномера с монтажной крышки затвора. Для этого нужно отклеить щиток 7, предохраняющий дальномер от загрязнения, и отпустить на торце рычага с призмой четыре винта, которые удерживают ось 2, а затем вывинтить гайку 5 и извлечь из под нее прокладку и пружину дальномера.

Вытолкнув снизу вверх ось 2 из корпуса дальномера, можно .извлечь из него рычаг дальномера с призмой. На рис. 47,б показаны детали дальномера, извлеченные из корпуса: рычаг 10 дальномера с подклеенной к нему призмой 9, пружина 13, прокладка 14, гайка 15 и ось 2.

При помощи винта 11 обеспечивают достаточное трение между рычагом дальномера и регулировочным винтом 12, с тем чтобы он в процессе эксплуатации не вывинчивался.

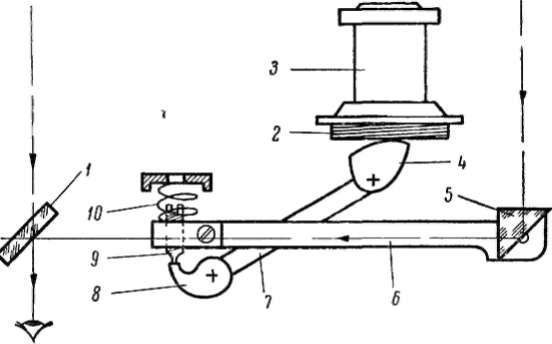

Рис 46 Принципиальная схема дальномера фотоаппарата «Зоркий»
1 — полупрозрачное зеркало, 2 — червячная оправа, 3 —объектив, 4 — кулачок 5 —призма, 6 и 7 — рычаги, 8 — эксцентрик, 9 — регулировочный винт, 10 — пружина

Со стороны стрелки 4 (рис. 47, а) при необходимости можно извлечь полупрозрачное зеркало, которое укреплено посредством ллоской распорной пружины. Снимая полупрозрачное зеркало, нужно соблюдать осторожность, так как от прикосновения к его поверхности с него сходит светоотделительный слой.

Чтобы снять корпус дальномера, нужно с внутренней стороны монтажной крышки отвинтить пять винтов. Сняв корпус дальномера, получают доступ к эксцентрику 18, на оси которого укреплен винтом 20 рычаг 17(рис. 47,б) . Бывают случаи, когда эксцентрик 18 туго вращается во втулке. Чтобы устранить затирание эксцентрика, его нужно извлечь из втулки и отполировать.

Собирают дальномер в обратной последовательности. Основное внимание при этом уделяют устранению люфтов как в неподвижных, так и в подвижных элементах дальномера. Сначала во втулку устанавливают эксцентрик 18. Затем на квадрат эксцентрика укладывают одну-две шайбы 19 и насаживают рычаг 17, плотно стянув их винтом 20. Продольный люфт эксцентрика-во втулке не должен ощущаться. Если люфт ощущается, нужно добавить шайбы.

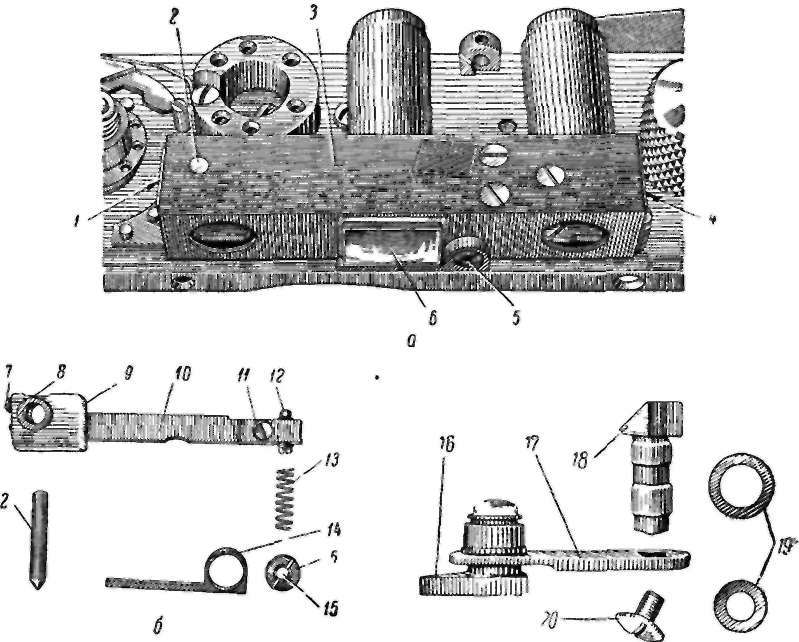

Рис 47 Устройство дальномера
а — корпус дальномера, б — рычаг с призмой, в — рычаг с эксцентриком 1, 4 — щитки, 2 — ось 3 — корпус, 5 — гайка, 6 — объектив видоискателя, 7 — стопорные винты, 8 — выточка для плоской пружины, 9 — призма, 10 — рычаг, 11, 12, и 20 — винты, 13 — пружины, 14 — прокладки, 15 — отверстие для регулировки дальномера, 16 — регулировочный кулачок, 17 — рычаг, 18 — эксцентрик, 19 — регулировочные шайбы

Устранив продольный люфт эксцентрика, устанавливают корпус дальномера и плотно затягивают его пятью винтами. При установке рычага 10 с призмой в выточку 5 в основание призмы закладывают плоскую пружину, которая выбирает люфты между осью 2 и корпусом 3 дальномера. Все трущиеся части нужно смазать.

Регулировка дальномера . При регулировке дальномера нужно отвинтить винт-заглушку и декоративную оправу клина. Вначале регулируют дальномер по вертикали, вращая оправу с клином в неподвижной оправе. Для регулировки дальномера нужно изготовить ключи по размерам шлицев в оправе с клином и по профилю регулировочных кулачков.

Добившись положения, когда контуры рассматриваемого предмета по вертикали не раздваиваются, приступают к регулировке дальномера по горизонтали (по дальности). Вначале устанавливают дальномер на "бесконечность" по коллиматору или по предмету, удаленному на 200-300 м. Для этого устанавливают объектив на отметку "бесконечность" и через отверстие в щитке дальномера тонкой отверткой вращают регулировочный винт до совпадения контуров рассматриваемой в коллиматоре миры (или удаленного предмета). После установки дальномера на "бесконечность" проверяют показания дальномера по метражной шкале-объектива. Проверке подлежит только минимальное расстояние наводки, т. е. 1 м.

Если при проверке на коллиматоре или по предмету, установленному на заранее отмеренное (от задней стенки фотоаппарата) расстояние в 1 м, окажется, что на метражной шкале объектива расстояние получилось больше или меньше, чем 1 м, то нужно изменить длину плеча рычага 17. Длину плеча рычага 17 изменяют поворотом регулировочного кулачка 16. Если при наводке дальномера на 1 м по метражной шкале объектива расстояние полечится больше 1 м, то регулировочный кулачок 16 нужно развернуть по часовой стрелке, а если меньше 1 м, то наоборот, - против часовой стрелки. После регулировки дальномера на 1 м и перемещения регулировочного кулачка установка дальномера на "бесконечность" сбивается и ее нужно вновь отрегулировать. Таким образом, поочередно, регулируя сначала "бесконечность", а затем 1 м, добиваются положения, когда при наводке дальномера на расстояние 1 м шкала расстояний объектива будет устанавлишаться на отметке 1 м.

Объектив

Фотоаппарат "Зоркий" комплектуется четырехлинзовым объективом "Индустар-22".

Техническая характеристика:

Фокусное расстояние, мм . . . . - 52,4

Относительное отверстие . . . .- 1:3,5

Угол изображения, град . . . .- 45

Рабочий отрезок, мм . . . .- 28,8 ± 0,02

Разрешающая способность в линиях на 1 мм

в центре поля . . . . 32

по краям поля . . . .20

Оптическая схема объектива "Индустар-22" одинакова для всех объективов с этим названием. На рис. 48 показан объектир "Индустар-22" в разобранном виде, а также его схема.

Чтобы разобрать объектив, нужно специальным ключом отвинтить гайку 1 и стопорный винт на тубусе 2 и извлечь блок объектива из тубуса. Между тубусом и блоком линз объектива находятся регулировочные прокладки 8. Объектив собран в оправе из двух блоков. В заднем блоке 7 закатаны две склеенных линзы. Задний блок не разбирается. Если посмотреть на объектив со стороны передней линзы, то внутри кольца 10 диафрагмы видны еще два кольца со шлицами. Весь передний блок 11 можно вывернуть за шлицы наружного кольца. Внутреннее кольцо удерживает только переднюю линзу объектива, которую без крайней необходимости отвинчивать не рекомендуется.

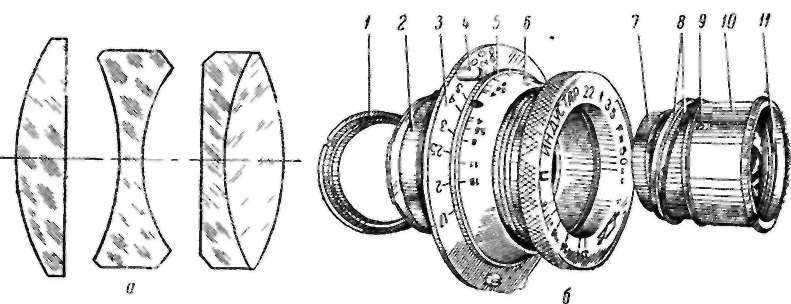

Рис 48. Объектив «Индустар-22»:
а — оптическая схема, б — устройство объектива
1 — гайка, 2 — тубус, 3 — неподвижное кольцо червячной оправы; 4 — упорный винт; 5 —подвижное кольцо червячной оправы, 6 — кольцо глубины резкости, 7 — задний блок линз, 8 — регулировочные прокладки, 9 — винт поводок, 10 — кольцо диафрагмы, 11 — передний блок линз


Диафрагма (аналогичная диафрагме фотоаппарата "Любитель") имеет винт-поводок 9, который входит в шлиц кольца 10. На кольце имеется индекс, по которому устанавливают диафрагму.

На неподвижном кольце 3 червячной оправы выгравированы цифры, обозначающие расстояние наводки (в метрах), и установлен упорный винт 4, отвинтив который, можно разобрать оправу для исправления или замены смазки. На подвижном кольце 5 червячной оправы имеется кнопка с замком, запирающим объектив при установке на "бесконечность", и кольцо 6, предназначенное для определения глубины резкости. Сборка объектива никаких затруднений не вызывает, нужно лишь правильно закрепить объектив в тубусе, чтобы индекс на кольце диафрагмы 10 совпал с отметкой минимального отверстия диафрагмы.

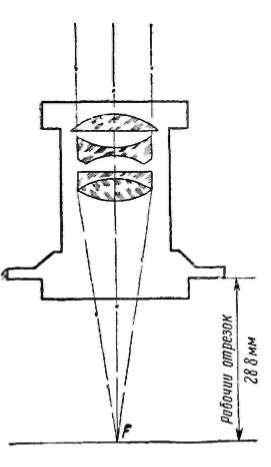

Рис. 49. Схема рабочего отрезка объектива


Установка рабочего отрезка объектива . После сборки объектива необходимо проверить его рабочий отрезок. Рабочим отрезком объектива называется расстояние от опорного-фланца объектива до плоскости изображения бесконечно удален-ных предметов (до главной фокальной плоскости).

Рабочий отрезок объектива всегда указан в паспорте фотоаппарата. На рис. 49 показана его схема. Для всех фотоаппаратов "Зоркий" (независимо от модели) он составляет 28,8 мм. Рабочий отрезок устанавливается путем подбора регулировочных прокладок, находящихся между червячной оправой и блоком линз, по юстировочному приспособлению. Испытываемый объектив устанавливают в приспособление и, направив объектив на предмет удаленный на 100-200 м, вращают кольцо до получения максимальной резкости наблюдаемого изображения.

Каждое деление нониуса соответствует поправке в 0,01 мм. Предположим, что на нониусном кольце получилось +12 делений, это значит, что объектив в оправе нужно на 0,12 мм опустить глубже. Разобрав объектив, как было указано выше, и вынув регулировочные прокладки, замеряют их общую толщину и подбирают (или спиливают) их так, чтобы их общая толщина была на 0,12 мм тоньше. Собрав объектив, его проверяют вновь на юстировочном приспособлении. Если погрешность не превышает + 0,02 мм, ею можно пренебречь.

Устанавливать правильный рабочий отрезок можно и другими способами, например, на автоколлиматоре, о чем рассказано в следующем разделе.


ЮСТИРОВКА ФОТОАППАРАТА

Юстировка фотоаппарата складывается из трех последовательных операций: установка рабочего расстояния камеры, установка рабочего отрезка объектива и регулировка дальномера. При установке рабочего расстояния камеры индикатором-глубомером замеряют расстояние от фланца (в который завинчивается объектив) до прижимного столика. Глубину (рабочее расстояние) регулируют при помощи бумажных прокладок, находящихся пол фланцем.



Рис. 50 Установка рабочего расстояния камеры

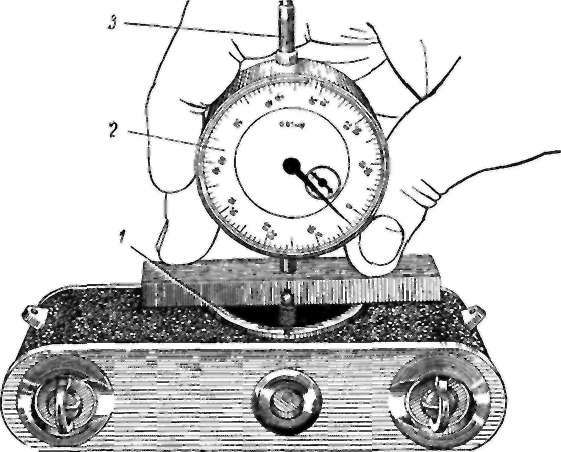

На рис. 50 показано правильное положение индикатора-глубомера 2 при замере рабочего расстояния камеры. Чтобы стержень 3 индикатора-глубомера не отжимал прижимного столика, его оттягивают рукой вверх и опускают вниз до момента касания им прижимного столика.

Чтобы правильно и без перекосов установить фланец 1, нужно замерить глубину камеры во всех четырех углах кадрового окна. Допустимая погрешность при этом не должна превышать 0,02 мм. При установке рабочего расстояния камеры необходимо учитывать, что пленка, располагаясь перед кадровым окном, всегда прогибается в пределах 0,03-0,05 мм в сторону объектива. Поэтому, устанавливая рабочее расстояние камеры, к нему нужно прибавить и среднюю величину прогиба пленки, т. е. 28,8 + 0,04 = = 28,84 мм.

Юстировку камеры и объектива можно производить и на автоколлиматоре. Для этого нужно сначала установить правильный рабочий отрезок объектива на юстировочном приспособлении. Убедившись, что объектив имеет правильный рабочий отрезок, фотоаппарат заряжают непроявленной (засвеченной) пленкой и, открыв затвор, устанавливают на автоколлиматор, как это показано на рис. 2. В окуляр 9 рассматривают изображение штриховой миры 4, которое проходит через объектив 7 коллиматора, объектив фотоаппарата 10 и, отразившись от пленки, заряженной в фотоаппарат, возвращается обратно к полупрозрачному зеркалу 8 и отражается им в окуляр. Если камера правильно отъюстирована, то при установке объектива на отметку "бесконечность" получается наилучшая видимость рассматриваемой миры. Если наилучшая видимость наступает при вращении оправы объектива, не доходя до отметки "бесконечность", это значит, что фланец объектива нужно приподнять, подложив под него соответствующее количество регулировочных прокладок. Если при наводке объектив дошел до упора в отметку "бесконечность", а максимальной резкости изображения миры не наступило, то нужно, наоборот, фланец опустить

При юстировке фотоаппарата на автоколлиматоре прогиб пленки перед кадровым окном учитывается автоматически, так как юстировка ведется непосредственно по пленке, заряженной в фотоаппарат. Установив правильный рабочий отрезок объектива и камеры, регулируют дальномер (см. "Регулировка дальномера"),

ПОДГОНКА СМЕННЫХ ОБЪЕКТИВОВ

К подгонке сменных объективов можно приступать только тогда, когда есть уверенность в правильной юстировке фотоаппарата.

Подгонка сменных объективов заключается в установке правильного рабочего отрезка и в подгонке дальномерного отрезка. Подбирая котировочные прокладки, находящиеся между блоком линз и червячной оправой объективов, устанавливают правильные рабочие отрезки сменных объективов так же, как и в объективе "Индустар-22".

Чтобы вывинтить блок из оправы, лучше всего использовать кусок тонкой листовой резины. Взяв оправу объектива в левую руку, правой берутся за выступающую из оправы часть блока, предварительно обернутую полоской резины, и отвинчивают блок против часовой стрелки. Без всяких предварительных операций можно отвинтить блоки объективов "Юпитер-8", "Юпитер-3" и "Юпитер-9".

Чтобы отвинтить блок в объективе "Юпитер-11", нужно освободить два стопорных винта, которыми закреплен блок объектива в червячной оправе. Чтобы получить доступ к этим винтам, нужно снять метражное кольцо, предварительно установив его на отметку 2,5 м.

При разборке объектива "Юпитер-12" нужно сначала отвинтить задний блок линз, так как он шире отверстия в оправе объектива, а затем, приложив кружок листовой резины к выступающему, из оправы кольцу диафрагмы, отвинтить блок объектива, под которым находятся регулировочные прокладки.

Чтобы убедиться в том, что дальномерные отрезки сменных объективов одинаковы, нужно каждый сменный объектив поочередно завинтить в фотоаппарат и установить на отметку "бесконечность". При установке на коллиматор или при наводке на удаленный предмет изображение в дальномере не должно двоиться. Если при установке на "бесконечность" изображение двоится, нужно определить, переходит оно или не доходит. Если изображение во всех сменных объективах переходит "бесконечность", то торец оправы каждого объектива нужно сточить, чтобы при установке на "бесконечность" изображение не двоилось.

Однако бывают случаи, когда в одних объективах дальномерный отрезок длиннее, чем в основном объективе, а в других - короче. В связи с тем, что укоротить дальномерный отрезок можно (сточив торец оправы, который нажимает на кулачок дальномера), а удлинить нельзя, то поступают следующим образом. Определя-ют, какой из сменных объективов больше всего не доходит до "бесконечности" (т. е. имеет самый короткий дальномерный отрезок), и по нему регулируют дальномер фотоаппарата. После этого изображение во всех остальных сменных объективах, а также в основном объективе будет переходить "бесконечность", и их оправы следует сточить.
